In che modo il tubo in rame intrecciato migliora le connessioni flessibili di alimentazione e messa a terra?

Astratto

Se ti è mai capitato di avere a che fare con capicorda rotti, ponticelli surriscaldati, viaggi fastidiosi o segnali rumorosi vicino ad apparecchiature ad alta corrente, conosci già il vero nemico: connessioni rigide in luoghi che si muovono, vibrano, si espandono o necessitano di un facile accesso per la manutenzione.Tubo di rame intrecciatoè pensato proprio per chi “tutto va bene finché non lo è più” ambienti. Combina alta conduttività e flessibilità, aiutandoti a realizzare connessioni che rimangono affidabili in condizioni di cicli termici, movimenti meccanici e spazi di installazione ristretti.

Questa guida analizza cosaTubo di rame intrecciatoè dove brilla, cosa i clienti comunemente sbagliano quando lo selezionano e come specificarlo correttamente la prima volta. Troverai anche suggerimenti per il dimensionamento, una tabella comparativa pratica, best practice per l'installazione e una breve domanda frequente per aiutarti a passare da "abbiamo bisogno di qualcosa di flessibile" a specifiche chiare e pronte per l'acquisto.

Sommario

• Contorno
• Cos'è il tubo di rame intrecciato
• Punti critici del cliente che risolve
• Casi d'uso tipici
• Come scegliere la specifica giusta
• Tabelle pratiche per il dimensionamento e l'abbinamento
• Suggerimenti per l'installazione e la gestione
• Lista di controllo della qualità prima dell'acquisto
• Lavorando con Dongguan Quande Elettronica Co.,Ltd.
• Domande frequenti
• Passaggi successivi

Contorno

1. DefinireTubo di rame intrecciatoin un linguaggio semplice e spiegare come si comporta nelle installazioni reali.
2. Mappa gli scenari di guasto comuni ai vantaggi di progettazione di un conduttore tubolare intrecciato.
3. Mostra le applicazioni più comuni e ciò che conta di più in ciascuna di esse.
4. Fornire un quadro di selezione: materiale, placcatura, densità della treccia, dimensioni e approccio alla terminazione.
5. Condividi tabelle di facile utilizzo in modo che gli acquirenti possano allineare le esigenze prestazionali con specifiche chiare.
6. Termina con suggerimenti per la gestione, una lista di controllo della qualità e domande frequenti di facile utilizzo per gli acquirenti.

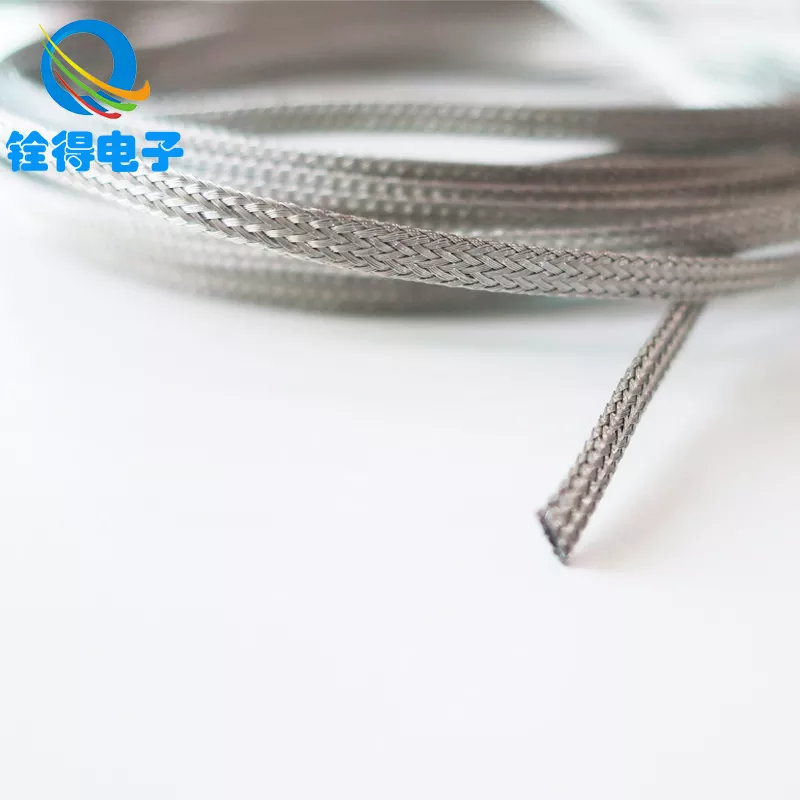

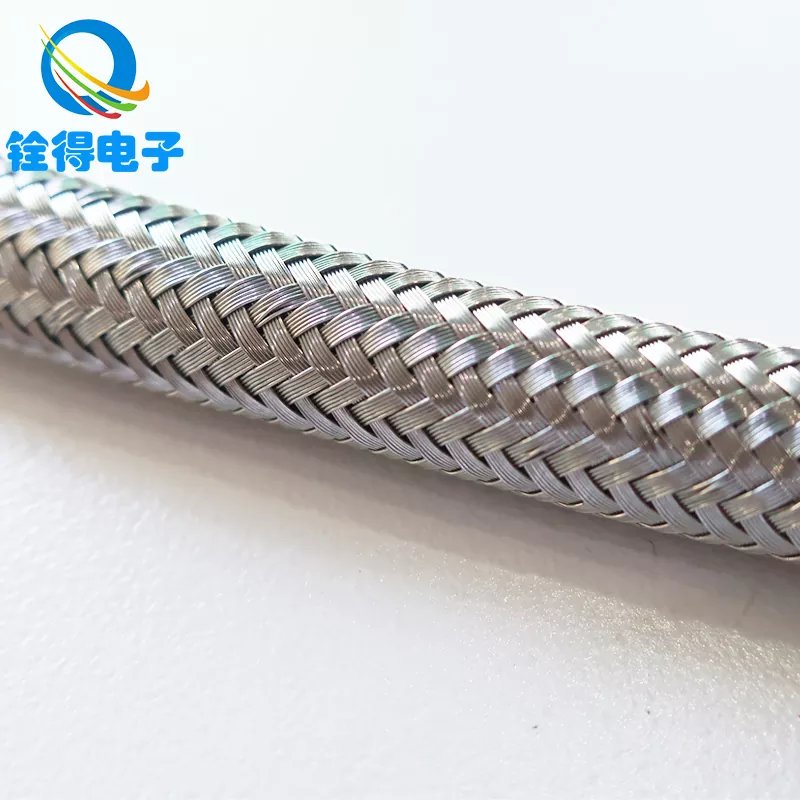

Cos'è il tubo di rame intrecciato

Tubo di rame intrecciatoè una treccia tubolare composta da più fili di filo di rame intrecciati a forma di manicotto flessibile o tubo. A seconda del design, può essere utilizzato come:

• Un conduttore flessibile(porta corrente tra due punti in cui si verifica il movimento o l'espansione)
• Un percorso di radicamento(incollaggio di custodie, porte, armadi, sbarre collettrici e gruppi rotanti o vibranti)
• Uno scudo elettromagnetico(riduzione delle interferenze fornendo un involucro conduttivo attorno a cavi o gruppi)
• Una custodia protettiva(protezione di tubi/cavi dall'abrasione aggiungendo conduttività)

A differenza di una barra di rame solida o di un cavo rigido, un tubo intrecciato può piegarsi ripetutamente e adattarsi a spazi ristretti. Può anche “respirare” con la dilatazione termica: all'aumentare della temperatura le parti metalliche si dilatano; quando si raffreddano si contraggono. Una struttura intrecciata tollera questo ciclo con meno rischi di allentare l'hardware, crepe sul capocorda o trasferimento di stress su terminali sensibili.

Punti critici del cliente che risolve

Gli acquirenti in genere iniziano a cercareTubo di rame intrecciatodopo aver riscontrato uno di questi problemi:

• Surriscaldamento nei punti di connessionecausato da un'area di contatto insufficiente, scarsa flessibilità o micro-gap indotti dal movimento.
• Anse incrinate e fili spezzatidove i conduttori rigidi sono costretti a flettersi durante le vibrazioni o la manutenzione.
• Elementi di fissaggio allentati nel tempoa causa del ciclo termico e del movimento meccanico che trasferisce lo stress all'articolazione.
• Rumore e interferenzevicino a inverter, trasformatori, quadri elettrici, saldatrici o apparecchiature di ricarica di veicoli elettrici.
• Ponticelli difficili da installarein armadi angusti dove il raggio di curvatura diventa una lotta.
• Corrosione prematurain ambienti umidi, costieri o chimicamente attivi quando i materiali non sono adatti alle condizioni.

Un tubo intrecciato ben specifico risolve questi problemi combinando conduttività, flessibilità e copertura superficiale. Il risultato è una connessione più semplice al percorso, più stabile nel tempo e meno sensibile ai piccoli spostamenti che penalizzerebbero una parte rigida.

Casi d'uso tipici

Ecco i luoghi del mondo reale in cuiTubo di rame intrecciatoè comunemente usato e ciò che di solito interessa maggiormente ai decisori:

• Quadri e sistemi di sbarre:collegamenti flessibili tra sbarre o componenti che si riscaldano sotto carico.
• Trasformatori e distribuzione di energia:messa a terra e collegamento per ridurre il rischio di guasto e mantenere il potenziale stabile.
• Piattaforme ferroviarie e automobilistiche:collegamenti resistenti alle vibrazioni e percorsi di corrente flessibili.
• Sistemi EV/ricarica e inverter:gestire la corrente elevata riducendo il rumore elettrico.
• Armadi e armadi industriali:cinghie di collegamento della porta e percorsi di messa a terra che devono flettersi con l'apertura/chiusura.
• Schermatura EMI per cavi e gruppi:un tubo conduttivo attorno ai cavi per ridurre la sensibilità alle interferenze.

Come scegliere la specifica giusta

Il miglioreTubo di rame intrecciatoper il tuo progetto dipende da come verrà utilizzato: livello attuale, ciclo di lavoro, ambiente, flessibilità richiesta, e metodo di terminazione. Di seguito è riportato un pratico quadro di selezione che puoi fornire al reparto tecnico, agli acquisti e al tuo fornitore.

1) Tipo di rame e aspettative di conducibilità

• Rame nudo:forte conduttività, comune in ambienti controllati.
• Rame stagnato:migliore resistenza all'ossidazione e più facile saldabilità, spesso preferita per condizioni umide o variabili.
• Placcatura speciale:utilizzato per esigenze specifiche di corrosione o interfaccia (scegliere in base all'ambiente e ai materiali di accoppiamento).

2) Costruzione e densità della treccia

• Diametro del filo e numero di trefoliinfluenzano la flessibilità e la durabilità.
• Copertura della trecciainfluisce sulle prestazioni di schermatura e sulla stabilità del contatto.
• Rapporto di espansioneè importante quando il tubo deve adattarsi a una gamma di diametri.

3) Dimensioni che contano davvero

• Diametro interno (ID):se si adatta alla parte target o al fascio di cavi.
• Diametro esterno (OD):sia che si adatti all'interno di pressacavi, morsetti o canali di instradamento.
• Lunghezza e anello di servizio:lasciando abbastanza gioco per evitare che la treccia diventi la "molla" dell'articolazione.

4) Metodo di terminazione

• Alette/ghiere crimpate:comune per cinghie e ponticelli di messa a terra.
• Estremità saldate/brasate:utilizzato quando sono necessarie elevata affidabilità e bassa resistenza di contatto.
• Terminazione a morsetto o a fascetta:spesso utilizzato per applicazioni di schermatura per mantenere un contatto a 360 gradi.

5) Ambiente e realtà della corrosione

• Umidità, esposizione al sale, sostanze chimiche industriali e metalli diversi possono cambiare l'aspetto di "abbastanza buono".
• Se la tua attrezzatura vive all'aperto o in prossimità di aria salmastra, la scelta della placcatura e la protezione dei giunti diventano non negoziabili.

Tabelle pratiche per il dimensionamento e l'abbinamento

Tabella 1: L'applicazione deve corrispondere alle caratteristiche del tubo intrecciato

Tabella 2: Lista di controllo di facile utilizzo per l'acquirente per specificare il tubo di rame intrecciato

Suggerimenti per l'installazione e la gestione

Anche il miglioreTubo di rame intrecciatopuò sottoperformare se viene tagliato, gestito o terminato male. Questi suggerimenti utili sul campo riducono le rilavorazioni e gli errori:

• Prevenire lo sfilacciamento durante il taglio:utilizzare un metodo che mantenga i fili contenuti (avvolgere il nastro prima del taglio o utilizzare strumenti adeguati).
• Aggiungi un ciclo di servizio quando esiste movimento:consentire curve delicate anziché curve strette nel punto terminale.
• Proteggi le estremità:termoretraibili, stivali o maniche possono ridurre l'abrasione e impedire la diffusione dei fili vaganti.
• Assicurarsi che le superfici di accoppiamento siano pulite:rimuovere l'ossidazione o i detriti nei punti in cui le alette o i morsetti entrano in contatto con il metallo.
• Metalli diversi dalla mente:se il tuo hardware non è adatto al rame, considera strategie di protezione della superficie per ridurre i problemi galvanici.
• La coppia conta:il fissaggio coerente riduce i micromovimenti e stabilizza la resistenza di contatto.

Per gli usi di schermatura, dai la priorità al contatto a 360 gradi: una treccia che viene toccata solo in un piccolo punto può sembrare installata ma non fornirà una riduzione del rumore coerente. Per i ponticelli ad alta corrente, concentrati sull'integrità delle estremità: una crimpatura robusta o trattamenti finali ingegnerizzati creano in genere la più grande differenza di affidabilità.

Lista di controllo della qualità prima dell'acquisto

Se stai effettuando acquistiTubo di rame intrecciatoper le apparecchiature critiche, è necessaria una conduttività prevedibile, una geometria della treccia coerente e materiali stabili. Utilizzare questa lista di controllo durante l'esame dei campioni o della documentazione del fornitore:

• Consistenza del materiale:verificare che il grado e la finitura del rame corrispondano all'ambiente e al metodo di giunzione.
• Uniformità della treccia:verificare la presenza di spazi vuoti, scelte incoerenti o copertura irregolare lungo la lunghezza.
• Stabilità dimensionale:verificare ID/OD in condizioni rilassate e installate, soprattutto se è coinvolto lo stiramento.
• Affidabilità della terminazione (se assemblato):ispezionare la simmetria della crimpatura, le aspettative di forza di trazione e la sigillatura delle estremità.
• Imballaggio e movimentazione:un imballaggio inadeguato può deformare le trecce o causare contaminazione prima ancora che la parte raggiunga la lenza.

Lavorando con Dongguan Quande Elettronica Co.,Ltd.

Quando acquisti conduttori intrecciati, non acquisti solo rame, acquisti ripetibilità: stessa densità della treccia, stesso adattamento e stesso risultato di terminazione ogni volta che la tua linea di produzione è in funzione.Dongguan Quande Elettronica Co.,Ltd.fornisceTubo di rame intrecciatosoluzioni progettate per le applicazioni dove flessibilità, conduttività e durabilità devono convivere nella stessa parte.

Se disponi già di un disegno o di un codice prodotto esistente, in genere puoi tradurlo rapidamente in specifiche chiare. In caso contrario, è comunque possibile creare specifiche pratiche da alcuni input: dove è installato, come si muove, a cosa si connette e in quale ambiente vive. Spesso questo è sufficiente per restringere il materiale, la gamma di dimensioni, e terminare le opzioni di trattamento senza effettuare acquisti per tentativi ed errori.

Domande frequenti

Passaggi successivi

Se la tua attuale configurazione soffre di calore, vibrazioni, percorso stretto o messa a terra inaffidabile,Tubo di rame intrecciatoè spesso l'aggiornamento più semplice che offre un aumento misurabile della stabilità. Il percorso più veloce per una selezione corretta è definire i vincoli di installazione (spazio, movimento, sbalzi di temperatura) e il metodo di terminazione. Da lì, il giusto materiale e la costruzione della treccia di solito diventano ovvi.
