Perché la scelta del cavo di terra determina la sicurezza, l'affidabilità e le prestazioni in termini di rumore?

Astratto

A filo di terraè facile da trascurare finché qualcosa non va storto: ripristino imprevisto dell'apparecchiatura, interferenze che rovinano i segnali, formicolio degli involucri, ispezioni fallite o (nel peggiore dei casi) rischio di shock e incendio. Questa guida spiega come funzionano effettivamente i cavi di terra nei sistemi reali, cosa tipicamente causa problemi di messa a terra e come scegliere un cavo di terra che si adatti ai tuoi vincoli elettrici, meccanici e ambientali. Lungo il percorso riceverai liste di controllo pratiche, una tabella comparativa dei conduttori di messa a terra comuni e suggerimenti di installazione comprovati sul campo. Se stai valutando prodotti di messa a terra intrecciati o creando una strategia di messa a terra per una macchina, un pannello, un veicolo o un involucro, i passaggi successivi saranno chiari. Per produttori e team di progetto,Dongguan Quande Elettronica Co.,Ltd.supporta la selezione e la personalizzazione del conduttore di messa a terra in modo che il progetto funzioni in modo coerente dal prototipo alla produzione.

Sommario

• Contorno
• Cosa fa realmente un filo di terra
• Punti critici del cliente Problemi di base Creare
• Come scegliere il filo di terra giusto
• Tipi comuni di conduttori di messa a terra e quando utilizzarli
• Considerazioni sul dimensionamento che impediscono guasti a sorpresa
• Pratiche di installazione che determinano o interrompono la messa a terra
• Errori comuni e come evitarli
• Come verificare la qualità della messa a terra sul campo
• Domande frequenti
• Passaggi successivi

Contorno

1. Scopo del filo di terra per la sicurezza e l'integrità del segnale
2. Sintomi di scarsa messa a terra e perché si verificano
3. Quadro di selezione che copre il carico elettrico, il comportamento della frequenza e l'ambiente
4. Confronto tra cinghie intrecciate, fili intrecciati e sbarre collettrici
5. Dettagli di installazione che riducono la resistenza e impediscono l'allentamento
6. Metodi di verifica e verifiche pratiche di accettazione
7. Domande frequenti e indicazioni sull'approvvigionamento

Cosa fa realmente un filo di terra

La frase "filo di terra" viene utilizzata per più lavori e mescolarli è il punto in cui molti progetti finiscono nei guai. Nella maggior parte delle applicazioni, un filo di terra supporta una o più di queste funzioni:

• Percorso del guasto di sicurezza: Se un conduttore sotto tensione entra in contatto con un involucro metallico, il percorso di terra aiuta a trasportare la corrente di guasto in modo che i dispositivi di protezione possano intervenire rapidamente.
• Collegamento equipotenziale: Il collegamento delle parti metalliche in modo che mantengano quasi lo stesso potenziale riduce la tensione di contatto e minimizza il rischio di archi elettrici.
• Controllo del rumore e stabilità di riferimento: Un buon collegamento a terra può ridurre le interferenze elettromagnetiche fornendo un percorso di ritorno controllato e diminuendo l'impedenza alle frequenze rilevanti.
• Deviazione di fulmini e sovratensioni: In alcuni sistemi, i conduttori di messa a terra aiutano a instradare in modo sicuro i transitori ad alta energia (spesso come parte di una più ampia strategia di collegamento e sovracorrente).

Notare la parolaimpedenza, non solo resistenza. Molti problemi di messa a terra si manifestano a frequenze più elevate dove un conduttore che sembra “buono” su un misuratore di base si comporta ancora male a causa dell’induttanza, della lunghezza e della geometria della connessione. Ecco perché la forma fisica di un conduttore di terra può essere importante tanto quanto la sua area della sezione trasversale.

Punti critici del cliente Problemi di base Creare

Se ti è mai capitato che un sistema superasse un test al banco ma fallisse in una fabbrica, in un veicolo o in un'installazione esterna, la messa a terra è spesso parte della storia. Ecco i punti critici più comuni riscontrati dai clienti nei sistemi industriali ed elettronici:

• Ripristini casuali e guasti inspiegabili: Collegamenti di messa a terra intermittenti possono creare spostamenti di tensione che confondono l'elettronica di controllo.
• EMI che non andrà via: La schermatura e i filtri non possono compensare completamente un percorso di ritorno inadeguato o un collegamento ad alta impedenza tra gli involucri.
• Ispezioni fallite o ritardi nella conformità: Collegamenti inadeguati, terminazioni errate o documentazione inadeguata possono portare a rielaborazioni e slittamenti della pianificazione.
• Surriscaldamento nei punti di connessione: Un “piccolo” problema di contatto diventa un punto caldo in condizioni di corrente di guasto o di sovratensione ripetuta.
• Corrosione e allentamento: Gli ambienti esterni, marini, umidi o chimici possono deteriorare le connessioni più velocemente di quanto i team si aspettino.
• Mal di testa da assemblaggio: I fili troppo rigidi, troppo corti o soggetti a fatica possono rendere la produzione incoerente.

La buona notizia è che la maggior parte di questi sono prevenibili. La chiave è considerare la messa a terra come un problema di progettazione meccanica ed elettrica, non come un ripensamento.

Come scegliere il filo di terra giusto

Un processo di selezione affidabile inizia dai tuoi vincoli reali, non solo da una descrizione del catalogo. Usa questo quadro:

1) Definire il lavoro di messa a terra

• Si tratta principalmente di collegamento di sicurezza, controllo del rumore, gestione delle sovratensioni o una combinazione?
• Si tratta di collegamento tra contenitori, collegamento di porte, collegamento di pannelli o terminazione di schermatura del cavo?

2) Mappare le richieste elettriche

• Colpa delle aspettative attuali: Il comportamento del dispositivo di protezione dipende da un percorso a bassa impedenza.
• Comportamento in frequenza: Per quanto riguarda rumore ed EMI, i conduttori più corti e più larghi spesso hanno prestazioni migliori di quelli più lunghi e più stretti.
• Ciclo di lavoro: Le sovratensioni occasionali sono diverse dalla condivisione continua della corrente.

3) Abbina la realtà meccanica

• Si fletterà (porte, cerniere, vibrazioni, robotica)? Se sì, un conduttore di terra flessibile è fondamentale.
• Lo spazio è stretto? Esiste un requisito relativo al raggio di curvatura ripetuto?
• Gli installatori avranno un accesso coerente e corretto ai dispositivi di fissaggio dinamometrici?

4) Considera l'ambiente

• Umidità, nebbia salina, sostanze chimiche, alte temperature, esposizione ai raggi UV o contaminazione da olio possono modificare la scelta dei materiali.
• Se è probabile la corrosione, i trattamenti superficiali e l'hardware di connessione sono importanti quanto il materiale del conduttore.

5) Decidere anticipatamente la strategia di risoluzione

• Terminali ad anello, capicorda, linguette di saldatura, connessioni con perni o collegamenti a morsetto richiedono ciascuno costruzioni di conduttori diverse.
• La coerenza nella terminazione equivale alla coerenza nelle prestazioni.

Se desideri meno sorprese nella produzione, blocca queste decisioni prima di finalizzare i disegni di cablaggio. Dongguan Quande Elettronica Co.,Ltd. spesso supporta i team confermando l'idoneità, la flessibilità e la compatibilità delle terminazioni prima della produzione di massa.

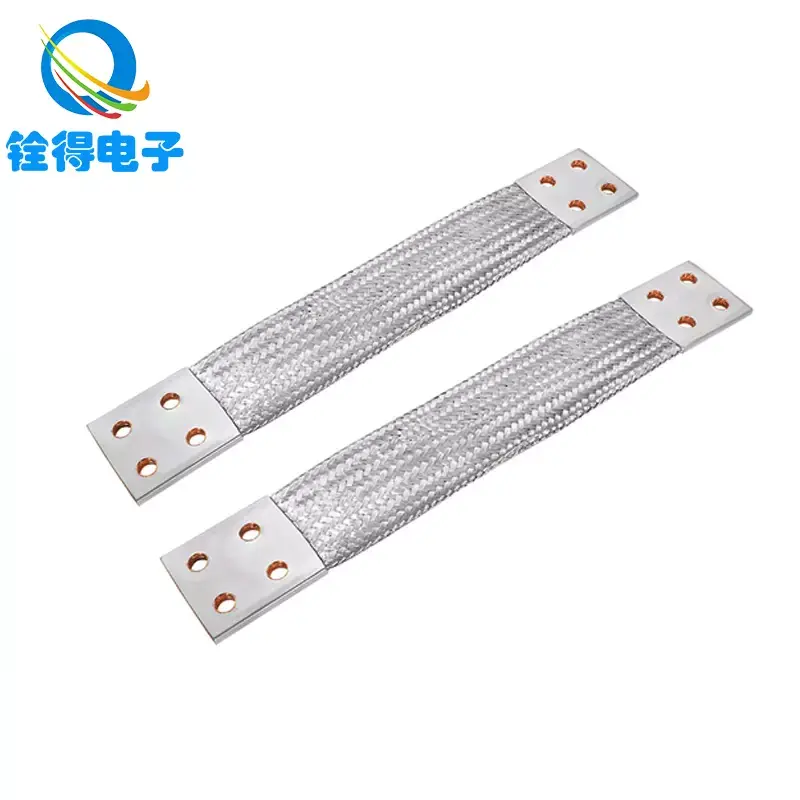

Tipi comuni di conduttori di messa a terra e quando utilizzarli

Per molti armadi industriali, la scelta “migliore” è una combinazione: una barra di collegamento nel pannello, cinghie intrecciate corte per porte e parti mobili e conduttori a trefoli ben terminati per collegamenti fissi.

Considerazioni sul dimensionamento che impediscono guasti a sorpresa

Il dimensionamento non significa semplicemente “più grande è, meglio è”. Il sovradimensionamento può creare rigidità, problemi di assemblaggio e fatica. Il sottodimensionamento può surriscaldarsi, non riuscire a liberare il dispositivo di protezione o creare riferimenti instabili. Tieni a mente questi principi:

• Più corto batte più spessoper molti problemi legati al rumore. Ridurre la lunghezza spesso migliora le prestazioni più che aumentare la sezione trasversale.
• Più ampio può battere in tondoa frequenze più alte. Le cinghie intrecciate piatte possono ridurre l'impedenza se installate correttamente.
• L'area di connessione è importante. Un conduttore spesso su una piccola zona di contatto può ancora funzionare male.
• Gli eventi termici e di guasto sono diversi. Un conduttore può sopravvivere a un breve impulso di guasto ma guastarsi sotto ripetuti picchi o surriscaldamento in un giunto difettoso.

Se il tuo progetto deve soddisfare un particolare codice elettrico o standard di settore, utilizza il metodo di dimensionamento di tale standard come base di riferimento, quindi sovrapponi i requisiti meccanici e ambientali. In caso di dubbio, trattare la terminazione e il montaggio come elementi di progettazione di prima classe, non come "dettagli dell'installatore".

Pratiche di installazione che determinano o interrompono la messa a terra

La maggior parte dei guasti alla messa a terra si verificano alle interfacce. Il conduttore raramente è il problema; la connessione di solito lo è. Queste pratiche migliorano notevolmente i risultati:

Utilizzare un contatto metallo-metallo pulito dove è richiesto il collegamento

• Rimuovere vernice, anodizzazione o rivestimenti nel punto di collegamento a meno che l'hardware non sia progettato per perforare i rivestimenti in modo affidabile.
• Utilizzare rondelle o strumenti di fissaggio adeguati per mantenere la pressione di contatto nel tempo.

Controllare l'allentamento sotto vibrazione

• Utilizza metodi di blocco compatibili con il tuo hardware e il tuo ambiente.
• Applicare una coppia costante e documentarla per la produzione.

Ridurre al minimo la lunghezza ed evitare i cappi

• Posare i conduttori di terra nel modo più corto e diretto possibile.
• Evitare circuiti di grandi dimensioni che possono captare interferenze come un'antenna.

Progetta per il movimento invece di sperare che non si muova

• Per porte, cerniere e gruppi vibranti, una cinghia di terra intrecciata con un adeguato pressacavo spesso dura più a lungo di un filo rigido.
• Rispettare il raggio di curvatura e assicurarsi che la cinghia o il filo non costituiscano il fermo meccanico.

Standardizzare le terminazioni

• Scegli uno stile di terminazione e applicalo in modo coerente a tutte le build.
• La qualità della crimpatura, l'adattamento dei capicorda e la preparazione della superficie di contatto devono essere processi controllati.

Errori comuni e come evitarli

• Usare lunghe "trecce" per gli scudiche compromettono le prestazioni ad alta frequenza. Mantenere i collegamenti di schermatura corti e prendere in considerazione approcci con morsetti quando appropriato.
• Affidarsi al contatto con il telaio attraverso la vernice. Se non puoi garantire il contatto metallico, non dare per scontato che esista.
• Mescolare i metalli senza pianificazione. Metalli diversi e umidità possono accelerare la corrosione e aumentare la resistenza.
• Ignorare l'incollaggio della porta. Un ottimo fondo a pannelli non aiuta se la porta diventa un rumoroso piatto galleggiante.
• Flessione eccessiva di un conduttore rigido. La fatica dovuta alle vibrazioni è reale; scegli un conduttore progettato per il movimento.
• Test solo con un segnale acustico di continuità di base. La continuità non equivale a un legame robusto e a bassa impedenza in condizioni reali.

Come verificare la qualità della messa a terra sul campo

La verifica dovrebbe corrispondere al rischio. Per un incollaggio semplice può essere utile un controllo della bassa resistenza. Per i sistemi sensibili, potrebbero essere necessari metodi aggiuntivi. Le opzioni pratiche includono:

• Ispezione visiva: Confermare la rimozione del rivestimento, il tipo di hardware e che il conduttore non sia sottoposto a tensione.
• Misurazione della bassa resistenza: Misurare attraverso il legame con uno strumento adatto per lavori a bassa ohm, non solo un multimetro di base.
• Prova di oscillazione: spostare con attenzione le porte o le imbracature monitorando eventuali comportamenti intermittenti.
• Controllo termico sotto carico: I punti caldi rivelano spesso giunti ad alta resistenza.
• Validazione dei sintomi del rumore: Se la messa a terra ha lo scopo di ridurre le interferenze, confermare con misurazioni prima e dopo che corrispondano alle condizioni operative reali.

Se il sistema è critico per la sicurezza, seguire i codici elettrici applicabili e le procedure di test organizzativi. Questo articolo fornisce indicazioni generali sulla progettazione, ma i criteri di accettazione finali dovrebbero corrispondere al tuo settore e agli obblighi di conformità.

Domande frequenti

• Un filo di terra è uguale a un filo neutro?
  No. In molti sistemi, il neutro trasporta la corrente di ritorno durante il normale funzionamento, mentre il conduttore di terra è destinato al collegamento di sicurezza e alle condizioni di guasto. Svolgono ruoli diversi e vengono trattati in modo diverso nella progettazione e nell'installazione.

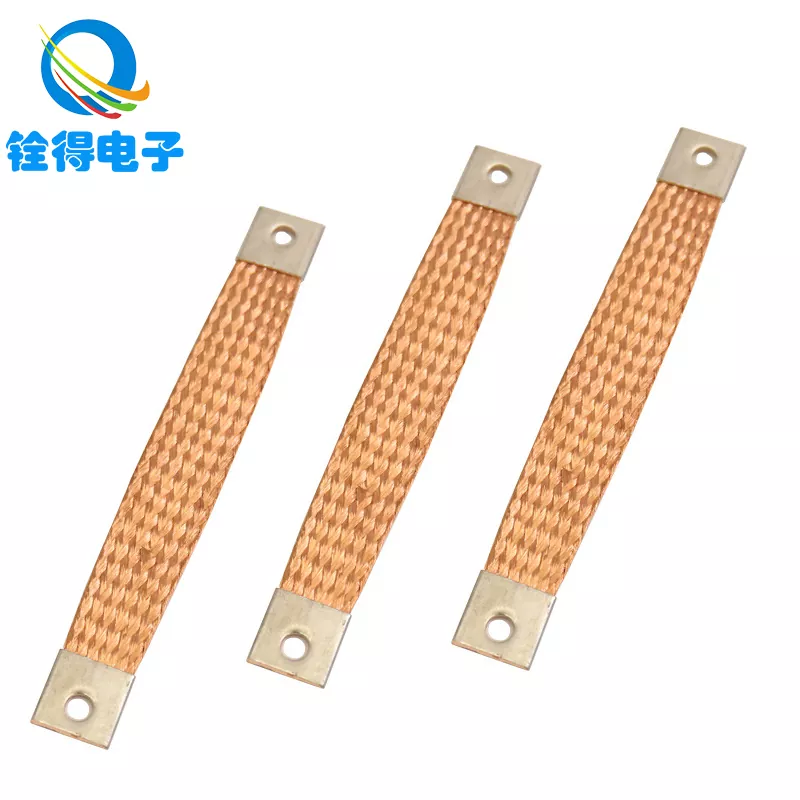

• Quando dovrei utilizzare un cavo di terra intrecciato invece di un cavo normale?
  Le cinghie intrecciate sono spesso preferite per il collegamento di parti mobili, ambienti soggetti a vibrazioni o connessioni corte, larghe e a bassa impedenza che supportano il controllo del rumore. Possono anche rendere più affidabile l'incollaggio delle porte e degli armadi quando la flessione è inevitabile.
• Il filo di terra più spesso riduce sempre le interferenze?
  Non sempre. Ridurre la lunghezza, migliorare l'area di connessione e utilizzare una geometria che riduca l'impedenza possono essere più importanti del semplice aumento della sezione trasversale, soprattutto per il rumore a frequenza più elevata.
• Perché il mio sistema presenta ancora rumore anche se tutto mostra continuità?
  La continuità dimostra solo che esiste un percorso conduttivo. I problemi di rumore sono spesso legati all'impedenza alle frequenze operative, a una geometria di collegamento inadeguata, a pigtail lunghi o a terminazioni di schermatura incoerenti.
• Cosa causa il guasto dei collegamenti di terra nel tempo?
  Le cause più comuni includono l'allentamento dovuto alle vibrazioni, la corrosione, una scarsa preparazione della superficie, un pressacavo inadeguato e una qualità di crimpatura o capocorda incoerente. L’esposizione ambientale può accelerare tutti questi fenomeni.
• Come posso rendere la messa a terra più coerente nella produzione?
  Standardizza l'hardware e le terminazioni, definisci le specifiche di coppia, controlla la preparazione della superficie e scegli i conduttori che si adattano al processo di assemblaggio. La coerenza riguarda tanto il controllo del processo quanto la scelta del conduttore.
• Posso personalizzare i conduttori di messa a terra per la mia custodia o cablaggio?
  SÌ. Molti produttori offrono lunghezze personalizzate, costruzioni a treccia e opzioni di terminazione. Se si hanno vincoli di spazio ristretto, movimento o corrosione, la personalizzazione spesso riduce le rilavorazioni e migliora l'affidabilità.

Passaggi successivi

Se hai a che fare con EMI inspiegabili, comportamento incoerente delle apparecchiature, problemi di collegamento delle porte o punti di messa a terra che si corrodono o si allentano, non trattare il cavo di terra come un accessorio. Trattatelo come un componente progettato con requisiti elettrici, meccanici e ambientali.

Se desideri aiuto nella scelta dello stile del conduttore di terra, nella definizione delle opzioni di terminazione o nella corrispondenza dei vincoli di flessibilità e installazione, Dongguan Quande Electronics Co.,Ltd. può supportare le vostre esigenze di valutazione e produzione. Condividi i dettagli e i disegni della tua applicazione e ti consiglieremo una pratica soluzione di messa a terra che puoi costruire ripetutamente e con sicurezza—contattaciper iniziare.
