Perché il filo intrecciato a stoppino per saldatura è lo strumento ideale per una dissaldatura pulita?

Astratto

La dissaldatura dovrebbe sembrare controllata, non come una scommessa ad alto rischio in cui i pad si sollevano, le tracce si staccano e la saldatura schizza ovunque. Questa guida spiega comeFilo a treccia per stoppino per saldaturafunziona, perché fallisce nella rielaborazione nel mondo reale e come risolvere i problemi più comuni punti critici con un processo ripetibile. Riceverai anche una pratica tabella di selezione, una tabella per la risoluzione dei problemi e uno stile di lista di controllo flusso di lavoro che ti aiuta a rimuovere la saldatura in modo pulito proteggendo i componenti e il PCB.

Contenuto

• Contorno in breve
• Comprendere il filo a treccia di stoppino per saldatura
• Punti critici del cliente e perché la dissaldatura va storta
• Scegliere la treccia giusta per il lavoro
• Un flusso di lavoro di dissaldatura pulito e ripetibile
• Tabella di selezione per larghezza, calore e casi d'uso
• Tabella di risoluzione dei problemi per saldature ostinate
• Suggerimenti avanzati per SMD, connettori e schede multistrato
• Cura, conservazione e post-pulizia
• Domande frequenti
• Passaggi successivi

Contorno in breve

• Cosa fa veramente la treccia dissaldante sul giunto (e cosa non può fare)
• Perché i tamponi si sollevano e le tracce si staccano durante la rilavorazione “normale”.
• Come scegliere la larghezza e il comportamento del flusso per adattarli alle tue articolazioni
• Un metodo passo dopo passo che riduce lo stress da calore e migliora la velocità di traspirazione
• Tabelle per la selezione e la risoluzione dei problemi
• Domande frequenti che rispondono alle domande più frequenti poste da acquirenti e tecnici

Comprendere il filo a treccia di stoppino per saldatura

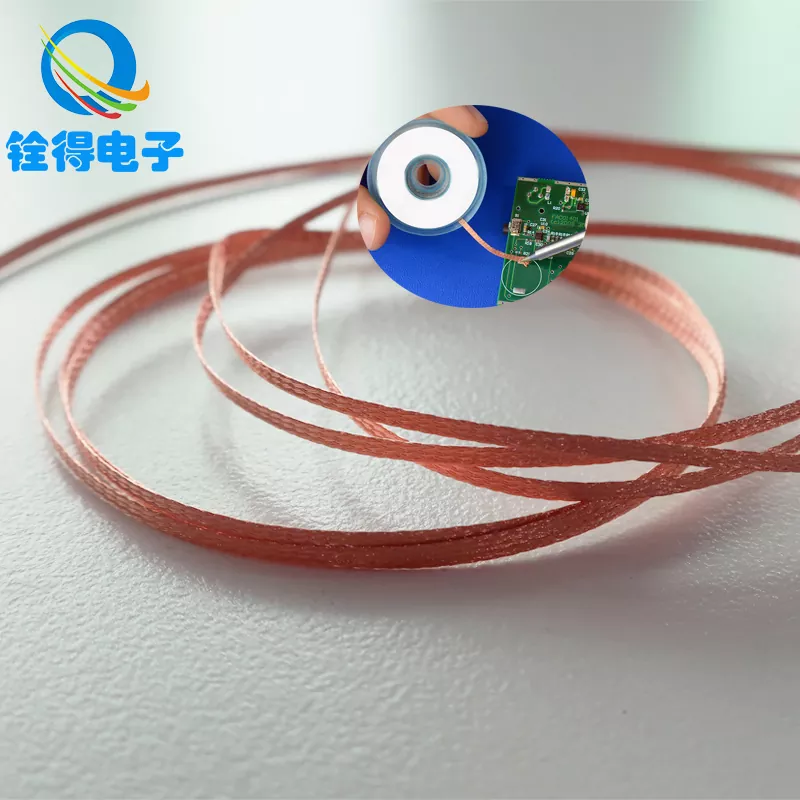

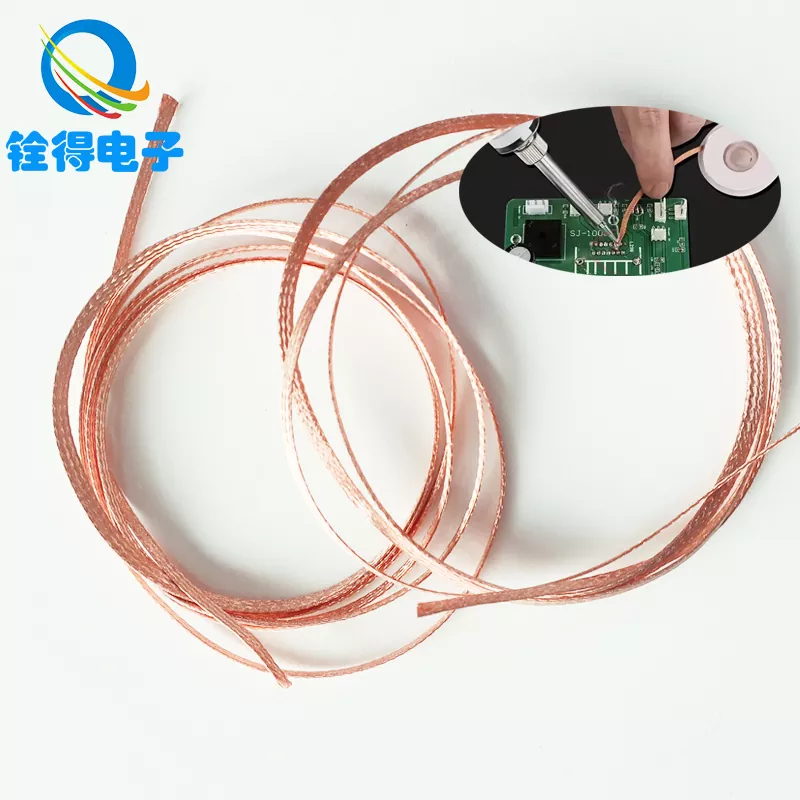

Filo a treccia per stoppino per saldatura(chiamato anche treccia dissaldante) è un nastro di rame intrecciato progettato per allontanare la saldatura fusa da un giunto. La treccia agisce come una rete di minuscoli canali: una volta che la lega di saldatura si liquefa, l'azione capillare la attira nella trama di rame. Una buona treccia non si limita a "saldare al tocco", ma la assorbe rapidamente, quindi si rilascia in modo pulito quando la sollevi.

La maggior parte delle trecce è a base di rame perché il rame trasferisce il calore in modo efficiente e si bagna facilmente quando è presente il flusso. Flux è l'eroe silenzioso qui: rimuove gli ossidi, aiuta il flusso della saldatura e migliora notevolmente la velocità di assorbimento. Senza abbastanza flusso, anche la treccia premium può sembrare “morta”, costringendoti a trattenere il calore più a lungo del dovuto, ed è qui che le tavole si danneggiano.

• A cosa serve:tamponi di pulizia, pulizia dei ponti, rimozione della saldatura in eccesso, preparazione per la rilavorazione.
• Cosa non è:un sostituto per un adeguato riscaldamento delle articolazioni o una gomma magica per giunti freddi con scarso accesso termico.

Punti critici del cliente e perché la dissaldatura va storta

Le persone di solito danno la colpa alla treccia quando la dissaldatura va male. Giusto. Ma la vera causa è quasi sempre una mancata corrispondenza tra larghezza della treccia, attività del flusso, temperatura del ferro e modalità di trasferimento del calore nel giunto.

Punto dolente 1: gli elettrodi si sollevano o le tracce si staccano

Ciò accade in genere quando il calore viene applicato troppo a lungo o quando la treccia viene premuta con forza come se stessi cercando di "strofinare" la saldatura. Una pressione eccessiva aumenta lo stress meccanico mentre l'adesivo sotto il tampone di rame viene ammorbidito dal calore. La soluzione è controintuitiva: utilizzaremenoforza e migliora l'efficienza di traspirazione con il flusso e la larghezza della treccia corretta in modo che il tempo di riscaldamento diminuisca.

Punto dolente 2: la treccia non assorbe la saldatura

I motivi più comuni includono treccia ossidata, flusso insufficiente, temperatura troppo bassa o un giunto non completamente fuso. Se il giunto non è veramente liquido, la saldatura non scorrerà nella trama: rimarrà semplicemente lì, a prenderti in giro.

Punto dolente 3: la saldatura sbava o si solidifica nuovamente sul pad

Ciò accade spesso quando la treccia viene sollevata nel momento sbagliato o il ferro viene rimosso prima che la treccia venga separata. La saldatura si blocca e “incolla” la treccia al pad, invitando il pad a sollevarsi. Il tempismo è importante: separare la treccia dal giunto mentre la saldatura è ancora fusa.

Punto dolente 4: i componenti sensibili al calore vengono stressati

I connettori, gli alloggiamenti in plastica e i circuiti integrati vicini non amano il calore prolungato. Se il tuo metodo richiede un tempo di contatto lungo, stai giocando in modalità difficile. La soluzione è un processo più veloce e controllato e, talvolta, la combinazione della treccia con altri strumenti (come l'aspirazione della saldatura o le leghe a basso punto di fusione) per articolazioni specifiche.

Scegliere la treccia giusta per il lavoro

Acquistare una treccia non dovrebbe sembrare un'ipotesi. Inizia con tre fattori pratici: larghezza, comportamento del flusso e consistenza della trama. Quando questi sono in linea con il tuo lavoro,Filo a treccia per stoppino per saldaturadiventa veloce, prevedibile e gentile sulle tavole.

• Larghezza:Abbina la larghezza della treccia alla dimensione del pad/giunto. Troppo stretto satura immediatamente; troppo largo ruba calore e rallenta lo scioglimento.
• Attività del flusso:Una treccia con un flusso efficace si bagna più velocemente. Per le vecchie articolazioni ostinate, l'aggiunta di un tocco di flussante esterno aiuta.
• Consistenza del tessuto:Anche la densità della treccia migliora l'azione capillare. La trama irregolare provoca un assorbimento non uniforme e “salti”.
• Rame pulito:Il rame ossidato non si assorbe bene. Lo stoccaggio e l'imballaggio contano più di quanto si ammetta.

Se ti rifornisci per lavori di produzione o di servizio, la coerenza è importante tanto quanto le prestazioni. Molte squadre scelgono un fornitore stabile quindi i tecnici non imparano costantemente come si comporta la treccia. Qui è dove produttori esperti comeDongguan Quande Elettronica Co., Ltd.vengono spesso valutati per la ripetibilità, il controllo dell'imballaggio e la stabilità da lotto a lotto.

Un flusso di lavoro di dissaldatura pulito e ripetibile

Ecco un metodo che riduce lo stress sulla tavola e migliora i risultati. Trattalo come una routine, non come un'esibizione di freestyle. Noterai il miglioramento più grande nella velocità con cui la saldatura si sposta nella treccia.

1. Prepara l'articolazione:Aggiungi una piccola quantità di saldatura fresca ai vecchi giunti. Sembra sbagliato, ma aiuta il trasferimento di calore e abbassa il possibilità di saldatura “mezza fusa” che si rifiuta di assorbire.
2. Aggiungi flusso (sì, anche se la treccia è flussata):Una piccola quantità di flusso esterno sul pad o sulla punta del trecciato può trasformare le prestazioni, soprattutto sulle schede più vecchie.
3. Posiziona la treccia, quindi stira:Posiziona prima la treccia sulla saldatura, quindi posiziona il ferro sopra la treccia. Questo riscalda la treccia e si uniscono e favoriscono il flusso capillare.
4. Usa una leggera pressione:Stai guidando il contatto, non levigando il PCB. Lascia che il calore faccia il suo lavoro.
5. Guarda il flusso:Dovresti vedere la saldatura migrare nella treccia. Una volta che la sezione è satura, scivola in un'area fresca.
6. Sollevare correttamente:Sollevare la treccia e stirarli insieme, quindi separarli mentre sono fusi, se necessario. Non staccare la treccia raffreddata dal cuscinetto.
7. Finisci pulito:Se i residui di fondente sono importanti per il tuo assemblaggio, pulisci l'area con un solvente appropriato e un tampone privo di lanugine.

Se fatto bene,Filo a treccia per stoppino per saldaturanon sembra un “forse”. Sembra un trasferimento controllato: la saldatura va dove vuoi che vada e il pad rimane calmo.

Tabella di selezione per larghezza, calore e casi d'uso

Tabella di risoluzione dei problemi per saldature ostinate

Suggerimenti avanzati per SMD, connettori e schede multistrato

Alcune articolazioni reagiscono più duramente di altre. I pannelli multistrato dissipano rapidamente il calore; i grandi aerei terrestri agiscono come gigantesche spugne di calore. Il trucco non è la forza bruta: sta migliorando il trasferimento termico in modo da entrare e uscire più velocemente.

• Per i piani di terra:Usa una punta più grande e una treccia media/larga. Aggiungi flusso. Considera la possibilità di preriscaldare la scheda se il processo lo consente.
• Per perni a passo fine:Utilizzare una treccia stretta, un contatto leggero e frequenti cambi di treccia. La treccia satura trascina indietro la saldatura attraverso i pin.
• Per i connettori:Lavora pin per pin per fasi. Saldatura abbastanza pulita da liberare il cavo, quindi rivalutare invece di surriscaldarsi.
• Per rilavorazioni ripetute:Pulire i residui tra una passata e l'altra. Il vecchio fondente e l'ossidazione si accumulano e rallentano l'assorbimento.

Se il tuo team esegue frequenti rilavorazioni, prestazioni costanti della treccia consentono di risparmiare tempo e ridurre gli scarti. Ecco perché molti acquirenti valutanoFilo a treccia per stoppino per saldaturanon solo su “funziona”, ma su “funziona sempre allo stesso modo”.

Cura, conservazione e post-pulizia

Le prestazioni della treccia diminuiscono quando il rame si ossida o il flusso si secca. Tratta la treccia come un materiale di consumo che merita di essere conservato in modo pulito.

• Negozio sigillato:Conservare la treccia nella sua confezione quando non viene utilizzata per ridurre l'ossidazione.
• Utilizza sezioni nuove:Una volta saturo, tagliare o andare avanti. Il riutilizzo della treccia riempita rallenta la traspirazione e aumenta l'esposizione al calore.
• Pulire dopo la rilavorazione:Se i residui costituiscono un problema, pulire l'area del pad e ispezionarla prima di risaldare.
• Ispeziona il risultato:Un tampone adeguatamente pulito dovrebbe apparire uniforme e pronto per la nuova stagnatura o il posizionamento dei componenti.

Per i team di approvvigionamento, vale anche la pena verificare la coerenza dell’imballaggio e la chiarezza dell’etichettatura, soprattutto per gli inventari di larghezza multipla. Ai fornitori piaceDongguan Quande Elettronica Co., Ltd. viene spesso richiesto di supportare specifiche stabili tra i lotti in modo che i tecnici possano fare affidamento su una gestione prevedibile.

Domande frequenti

Posso utilizzare lo stoppino per saldatura su saldature senza piombo?

SÌ. La saldatura senza piombo richiede in genere un trasferimento termico leggermente più forte e una buona attività del flusso. Utilizzare una punta adatta, garantire un contatto solido, e prendere in considerazione l'aggiunta di una piccola quantità di saldatura fresca e di flusso per aiutare il flusso del giunto prima dell'assorbimento.

Perché l'aggiunta di nuova saldatura a volte facilita la rimozione?

La saldatura fresca migliora il trasferimento di calore e può “riattivare” un vecchio giunto ossidato. Una volta che il giunto si scioglie in modo uniforme, la treccia può tirare la saldatura nella trama rapidamente anziché combattere il materiale parzialmente fuso.

Quale larghezza della treccia dovrei mantenere come predefinita?

Una larghezza media è una buona opzione generica per lavori di riparazione misti, ma se il tuo lavoro è principalmente SMD a passo fine, mantieni una treccia stretta come conducente quotidiano. Se maneggi spesso connettori o cuscinetti a foro passante, aggiungi un'opzione più ampia per un assorbimento più rapido.

Come posso evitare il sollevamento del cuscinetto?

Riduci il tempo di permanenza, usa una pressione delicata, aggiungi flusso e scegli una larghezza che trasmetta in modo efficiente. Più a lungo mantieni il calore, maggiore è il rischio. Non staccare mai la treccia raffreddata da un cuscinetto: riscaldarla brevemente e sollevarla in modo pulito.

È necessario il flusso esterno se la treccia è flussata?

Non sempre, ma spesso aiuta su vecchie tavole, giunti senza piombo e cuscinetti ossidati. Una piccola quantità può accelerare significativamente l'assorbimento e ridurre l'esposizione al calore, che protegge il PCB.

Perché la treccia a volte “trascina” la saldatura e causa ponti?

Questo di solito accade quando la sezione della treccia è già satura o quando si utilizza una larghezza troppo grande per i perni a passo fine. Usa una treccia fresca, restringila e muoviti in una direzione controllata con un contatto leggero.

Passaggi successivi

Se vuoi una dissaldatura che sembri pulita, veloce e ripetibile, è quella giustaFilo a treccia per stoppino per saldaturala scelta conta tanto quanto la tecnica. Sia che tu stia immagazzinando più larghezze per un banco di riparazione o che tu stia approvvigionando una fornitura stabile per la rilavorazione della produzione, avendo un comportamento coerente della treccia può ridurre gli scarti, proteggere le schede e far risparmiare tempo ai tecnici.

Cerchi opzioni affidabili e indicazioni chiare su come abbinare le larghezze delle trecce alle tue applicazioni?Contattaciper discutere il tuo caso d'uso, e ti aiuteremo a scegliere la configurazione più pratica per il tuo flusso di lavoro.
