In che modo la treccia di rame può migliorare la messa a terra e il controllo EMI?

Astratto

Treccia di rameè una di quelle “piccole parti” che decide silenziosamente se un sistema sembra solido come una roccia o diventa una scatola misteriosa piena di rumore, calore e guasti intermittenti. Se ti è mai capitato di avere a che fare con un cavo di terra che si surriscalda, un cabinet che ronza a causa di interferenze o una connessione flessibile che continua a rompersi nel peggior momento possibile, questa guida è per te. Analizzeremo cosa fa effettivamente Copper Braid, perché fallisce nelle installazioni reali e come selezionarlo, terminarlo e mantenerlo in modo che il tuo la messa a terra e la schermatura rimangono stabili a lungo termine.

Sommario

• Contorno
• I punti critici del mondo reale risolti dalla treccia di rame
• Cos'è la treccia di rame (e cosa non è)
• Come scegliere la treccia di rame senza indovinare
• Tabella di selezione rapida
• Terminazione e installazione che non falliranno
• Verifiche pratiche e verifica
• Errori comuni e soluzioni facili
• Casi d'uso tipici e abbinamento della treccia giusta
• Domande frequenti
• Passaggio successivo

Contorno

1. Identificare il punto critico: calore, fatica da vibrazioni, rumore, corrosione o vincoli di spazio
2. Confermare il tipo di lavoro: fascetta di messa a terra, collegamento, manicotto di schermatura o connettore flessibile
3. Scegli il tipo di treccia: piatta o tubolare, nuda o stagnata, fine o grossa
4. Dimensionarlo con lo scopo: area della sezione trasversale, lunghezza e aumento di temperatura consentito
5. Terminare correttamente: crimpare, saldare/brasare o brasare (solo dove appropriato)
6. Verifica sul campo: resistenza, temperatura e “wiggle test” sotto carico

I punti critici del mondo reale risolti dalla treccia di rame

Le persone raramente “vogliono” la treccia di rame. Ciò che vogliono è che il problema smetta di verificarsi. Ecco i principali punti critici per cui Copper Braid è stato creato:

• Messa a terra intermittentecausati da vibrazioni, movimento della porta o dilatazione termica
• Problemi EMIcome segnali instabili, sensori rumorosi o problemi di conformità
• Punti caldisu ponticelli flessibili dove un cavo solido non può sopravvivere a movimenti ripetuti
• Corrosionenei punti di incollaggio esposti, soprattutto in ambienti umidi o salini
• Limiti di spaziodove un cavo rotondo è troppo rigido o troppo ingombrante per essere instradato in sicurezza

Il vantaggio principale è la flessibilità. La treccia di rame distribuisce lo stress di flessione su molti fili sottili, il che aiuta a tollerare il movimento meglio di un conduttore rigido. Può anche fornire un'ampia area di contatto per applicazioni di incollaggio e schermatura, se installato correttamente.

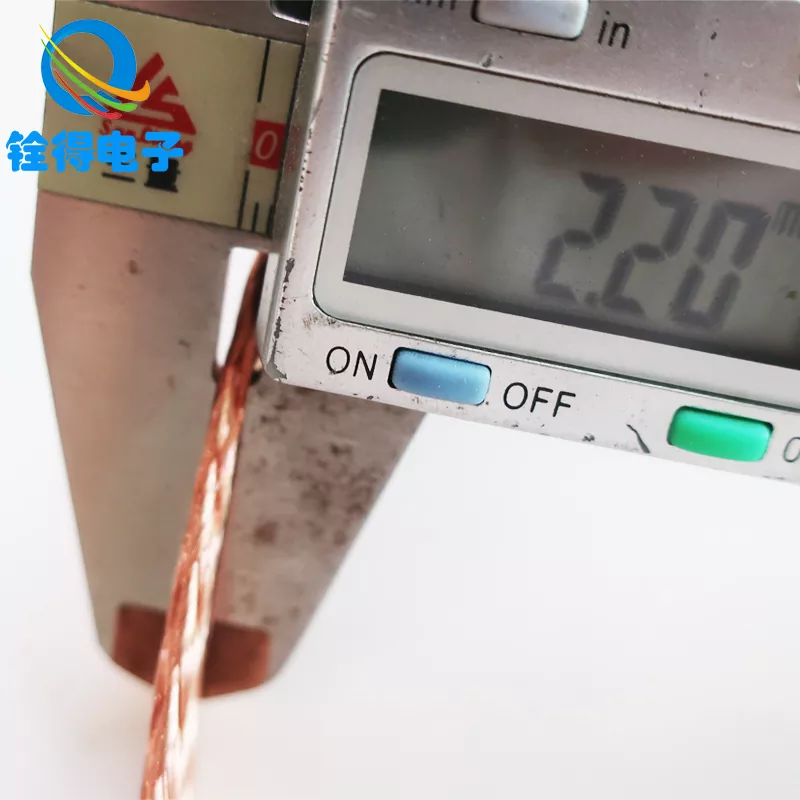

Cos'è la treccia di rame (e cosa non è)

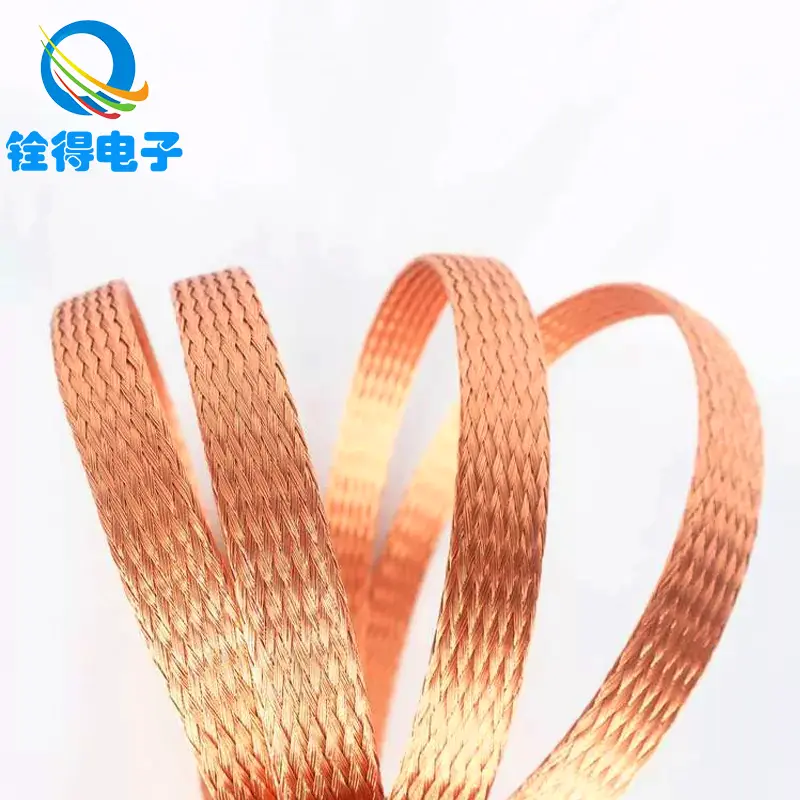

La treccia di rame è un conduttore intrecciato composto da molti fili di rame. Può essere prodotto come atreccia piatta(comune per le fascette di messa a terra) o atreccia tubolare(spesso utilizzato come manicotto schermante sui cavi).

In cosa è eccezionale:

• Incollaggio flessibiletra parti in movimento (porte, coperchi, carcasse motore, pannelli rimovibili)
• Percorsi a bassa impedenzaa frequenze più elevate quando la geometria e le terminazioni sono ottimizzate
• Durabilità meccanicarispetto ad un singolo conduttore solido in flessione ripetuta

Cosa non è:

• Una soluzione magica per i layout di messa a terra inadeguati (i circuiti lunghi e i collegamenti sciatti causano ancora problemi)
• Un sostituto per il corretto dimensionamento del conduttore (troppo piccolo si surriscalderà comunque)
• Immune a terminazioni errate (la maggior parte dei "guasti della treccia" sono guasti alla terminazione)

Nell'approvvigionamento pratico, vedrai spessorame nudoErame stagnato. Il rame stagnato è popolare quando resiste all'ossidazione e una più facile saldabilità sono le priorità. Il rame nudo può essere una scelta vincente per interni asciutti e controllati, dove contano la massima conduttività e l'efficienza in termini di costi.

Molti ingegneri e acquirenti lavorano con produttori comeDongguan Quande Elettronica Co.,Ltd. quando hanno bisogno di opzioni di treccia in rame su misura cinghie di messa a terra, manicotti di schermatura o connettori flessibili personalizzati per diverse realtà di installazione.

Come scegliere la treccia di rame senza indovinare

Scegliere Copper Braid è più semplice quando si smette di pensare “treccia = treccia” e si decide invece in base al lavoro a cui deve sopravvivere. Utilizza questa lista di controllo:

• 1) Aumento di corrente e temperatura:Se la treccia trasporta corrente (non solo collegamento), dimensionala in modo che non si surriscaldi. Il riscaldamento solitamente si manifesta prima alle terminazioni, poi lungo la treccia. In caso di dubbio, scegli una sezione trasversale più grande o trecce multiple parallele.
• 2) Vita flessibile e schema di movimento:Un cinturino che si piega 10 volte al giorno è diverso da uno che vibra continuamente. Per flessioni frequenti, preferire fili più fini e un lasco adeguato. Evitare curve strette e "punti cardine".
• 3) Ambiente:Umidità, nebbia salina, vapori chimici ed esposizione esterna ti spingono verso il rame stagnato e le superfici di incollaggio protette. Se sono coinvolti metalli diversi (ad esempio, treccia di rame legata all'alluminio), pianificare il controllo della corrosione con hardware e preparazione della superficie adeguati.
• 4) Geometria e lunghezza:Più breve è solitamente migliore per le prestazioni. Mantieni la treccia più corta possibile pur consentendo il movimento. Le trecce larghe e piatte possono migliorare l'area di collegamento e ridurre gli effetti induttivi rispetto a un cavo lungo e sottile.
• 5) Metodo di terminazione:Decidi presto: crimpare, saldare/brasare o brasare. Questo determina il senso della costruzione e della placcatura della treccia. (E sì, i licenziamenti contano più di quanto la maggior parte delle persone voglia ammettere.)

Tabella di selezione rapida

Terminazione e installazione che non falliranno

Se Copper Braid fallisce "misteriosamente", di solito è perché la risoluzione è stata trattata come un ripensamento. Ecco come far durare la connessione:

• Preparazione della superficie:Le superfici di contatto metalliche pulite e luminose battono il "serraggio più forte". Rimuovere la vernice/l'ossido dove è necessario l'incollaggio e successivamente proteggere il giunto secondo necessità.
• Crimpatura eseguita correttamente:Utilizzare il profilo dell'aletta e della matrice corretto per lo spessore e la larghezza della treccia. Una cattiva crimpatura crea elevata resistenza e calore. Una buona crimpatura diventa meccanicamente stabile ed elettricamente consistente.
• Opzioni di saldatura/brasatura:Per applicazioni impegnative (corrente elevata o vibrazioni severe), le terminazioni saldate o brasate possono sovraperformare la saldatura riducendo al minimo lo scorrimento e la fatica termica. Questo dipende dal processo di assemblaggio e dai materiali.
• Saldatura con cautela:La saldatura può assorbire la treccia e trasformare una cinghia flessibile in un rigido "sollevatore di tensione" che si aggancia al bordo della zona saldata. Se è necessaria la saldatura, mantenere l'assorbimento controllato e fornire un pressacavo.
• Pressacavo e instradamento:Dai alla treccia una curva delicata. Evitare pieghe taglienti. Evita che la treccia sfreghi sui bordi. Se la treccia si muove, dovrebbe muoversi dolcemente, senza graffiare, piegare o frustare.

Una regola semplice: la treccia deve essere l'elemento flessibile, non il punto terminale. Se la tua articolazione diventa la cerniera, otterrai crepe da fatica e aumento della resistenza.

Verifiche pratiche e verifica

Non è necessario un laboratorio per confermare se Copper Braid sta facendo il suo lavoro. Questi controlli pratici rilevano tempestivamente la maggior parte dei problemi:

• Controllo della resistenza (baseline):Misurare la resistenza da giunto a giunto dopo l'installazione, quindi ricontrollare dopo vibrazioni o cicli termici.
• Controllo della temperatura (sotto carico):Se la treccia trasporta corrente, avviare il sistema e cercare i punti caldi sui capicorda e sulle superfici di contatto.
• Ispezione visiva:Cerca eventuali scurimenti, ossidazioni verdastre, fili rotti o componenti allentati.
• Prova di oscillazione:Dopo aver spento l'alimentazione e seguito le procedure sicure, flettere delicatamente il gruppo e verificare se il giunto risulta meccanicamente stabile.

Se la resistenza aumenta nel tempo, trattalo come un avvertimento precoce. La treccia raramente “fallisce all’improvviso”: si degrada fino a quando il sistema diventa inaffidabile.

Errori comuni e soluzioni facili

• Errore:Usare una treccia troppo stretta perché “calza”.
  Aggiustare:Dimensioni per corrente e ciclo di lavoro. Se lo spazio è limitato, considera più trecce in parallelo o una geometria diversa.
• Errore:Saldatura eccessiva e trasformazione della treccia in una barra rigida.
  Aggiustare:Preferire metodi di terminazione a crimpare o controllati e aggiungere un pressacavo.
• Errore:Incollaggio su vernice, ossido o superfici contaminate.
  Aggiustare:Preparare adeguatamente la superficie e proteggerla dopo il montaggio, se necessario.
• Errore:Trecce lunghe e ad anello che agiscono come antenne.
  Aggiustare:Mantienilo breve, diretto e supportato meccanicamente.
• Errore:Ignorare la corrosione su giunti metallici diversi.
  Aggiustare:Utilizzare hardware, rivestimenti e protezioni per giunti adeguati all'ambiente.

Casi d'uso tipici e abbinamento della treccia giusta

La treccia di rame è presente in molti settori perché risolve una combinazione specifica di esigenze elettriche e meccaniche. Ecco i casi d'uso comuni e a cosa dare la priorità:

• Armadi di controllo e custodie:Dai priorità all'incollaggio affidabile di porte e pannelli rimovibili. Sono comuni cinturini piatti in treccia di rame con anse robuste.
• Automazione e robotica:Dai priorità alla durata flessibile e allo scarico della tensione. I cicli di movimento penalizzano il routing inadeguato più di quanto la maggior parte delle persone si aspetti.
• Elettronica di potenza (inverter, azionamenti, UPS):Dare priorità alla capacità di corrente e alla stabilità termica. Verificare la temperatura sotto il carico operativo reale.
• Manicotti di schermatura dei cavi:Dare priorità a una copertura coerente e a una tecnica di terminazione adeguata. Un ottimo manicotto con una connessione scadente non fornirà risultati coerenti.
• Telecomunicazioni e strumentazione:Dai la priorità a collegamenti a basso rumore e a connessioni stabili che non subiscano variazioni nel tempo.

Quando acquisti Copper Braid, i fornitori più utili ti chiederanno informazioni su ambiente, movimento, corrente e metodo di terminazione, perché questi dettagli determinano se la treccia si comporterà come una soluzione a lungo termine o un elemento di manutenzione ricorrente.

Domande frequenti

1) La treccia di rame stagnato è sempre migliore del rame nudo?

Non sempre. La treccia di rame stagnato è eccellente per la resistenza alla corrosione e può essere più facile da lavorare in alcuni metodi di assemblaggio. Il rame nudo può essere ideale in ambienti puliti e asciutti dove il rischio di ossidazione è basso e la massima conduttività è la priorità.

2) Perché la mia treccia di rame si surriscalda alle estremità?

Le estremità calde di solito indicano un'elevata resistenza alla terminazione: scarsa crimpatura, superfici contaminate, hardware allentato o un giunto troppo piccolo per la corrente. Correggi la terminazione prima di incolpare la treccia.

3) La treccia in rame può sostituire un filo di terra standard?

La treccia in rame è la soluzione migliore quando hai bisogno di flessibilità, ampia area di unione o un cinturino robusto che sopravviva ai movimenti. Per i percorsi statici e protetti, un conduttore standard può essere più semplice. Molti sistemi li utilizzano entrambi, ciascuno laddove abbia senso.

4) Quanto deve essere corta la treccia di terra?

Breve quanto pratico pur consentendo il movimento e il percorso sicuro. La lunghezza extra può aggiungere un'area del loop indesiderata e flaccidità meccanica. Una curva dolce è meglio di un giro lungo.

5) Qual è il più grande errore di installazione con Copper Braid?

Trattandolo come "solo un pezzo di rame" e ignorando la qualità della terminazione e la preparazione della superficie. Il giunto è il sistema. Se il giunto è instabile, le prestazioni diminuiranno e ne seguiranno guasti.

6) Come posso prevenire le rotture da fatica in una cinghia in movimento?

Lasciare un po' di gioco, evitare piegature brusche, evitare che la terminazione diventi la cerniera ed evitare lo sfregamento sui bordi. Se il movimento è frequente, scegli una costruzione pensata per flessioni ripetute e aggiungi un pressacavo.

7) La treccia in rame può aiutare a risolvere i problemi di interferenza?

Sì, se utilizzato come fascetta di collegamento o manicotto di schermatura con instradamento e terminazione corretti. Se il rumore persiste, rivedere l'intero layout di messa a terra e assicurarsi che i collegamenti siano brevi, puliti e coerenti.

Passaggio successivo

Treccia di rame funziona meglio quando viene trattato come un componente progettato, selezionato per l'ambiente, dimensionato per il lavoro e terminato con cura. Fallo e otterrai una messa a terra stabile, meno sorprese dovute al rumore e molta meno manutenzione "perché sta fallendo di nuovo".

Se scegli la treccia in rame per fascette di messa a terra, manicotti di schermatura o connettori flessibili personalizzati e desideri un consiglio basato sui dettagli reali della tua applicazione, Dongguan Quande Elettronica Co.,Ltd. può supportare la corrispondenza delle specifiche e le opzioni di produzione—contattaciper discutere le vostre esigenze e ottenere una soluzione adatta alle vostre condizioni di installazione.
