In che modo il filo intrecciato in rame migliora l'affidabilità dei cavi di alimentazione e controllo?

Astratto

Scegliere il conduttore giusto è una di quelle decisioni che sembrano semplici finché un progetto non inizia a fallire nel mondo reale: surriscaldamento in un condotto stretto, fili spezzati a una terminazione, letture instabili nei circuiti di controllo o tempi di inattività causati dall'affaticamento dovuto alle vibrazioni.Filo intrecciato in rame viene spesso selezionato per prevenire esattamente questi problemi, bilanciando conduttività, flessibilità e durata meccanica. In questo articolo, analizzerò i punti critici più comuni dell'acquirente (caduta di tensione, raggio di curvatura, qualità della terminazione, rischio di corrosione, standard di ispezione e coerenza del fornitore) e mostrerò come specificare la giusta struttura, dimensione e finitura superficiale del trefolo per la tua applicazione. Troverai anche liste di controllo pratiche, tabelle di confronto e una chiara sezione di domande frequenti in modo da poter passare da "pensiamo che vada bene" a "sappiamo che reggerà".

Sommario

• Schema dell'articolo
• Punti critici del cliente che questo risolve
• Cos'è il filo intrecciato in rame
• Quando incagliato batte solido
• Come specificarlo senza congetture
• Tabella comparativa
• Suggerimenti per la terminazione e l'installazione
• Controlli di qualità che gli acquirenti dovrebbero richiedere
• Applicazioni comuni
• Scelta di un fornitore coerente
• Domande frequenti
• Conclusione

Schema dell'articolo

• DefinireFilo intrecciato in ramee i problemi che è progettato per prevenire
• Mappare i punti critici reali dell'acquirente in base alle scelte del conduttore
• Spiegare la struttura della cordatura, il dimensionamento e le opzioni di superficie (nuda o stagnata)
• Fornire una lista di controllo pratica delle specifiche
• Mostra una tabella comparativa per rendere evidenti i compromessi
• Copertura della risoluzione, ispezione e verifica dei fornitori
• Rispondi alle domande che i team di procurement e gli ingegneri pongono maggiormente

Punti critici del cliente che questo risolve

La maggior parte delle lamentele che sento sui conduttori non riguardano realmente il metallo, ma ciò a cui il conduttore non è riuscito a sopravvivere. Ecco i problemiFilo intrecciato in rameviene comunemente scelto per ridurre:

• Crepe o rotture alle terminazioni:piegature ripetute, vibrazioni o instradamenti stretti possono affaticare i conduttori solidi.
• Punti caldi e surriscaldamento:conduttori sottodimensionati o terminazioni inadeguate creano calore dove meno lo desideri.
• Caduta di tensione e prestazioni instabili:cavi lunghi o carichi di corrente elevati penalizzano i cavi sottospecificati.
• Guasti dovuti alla corrosione:l'umidità, l'aria salata e l'esposizione a sostanze chimiche possono attaccare conduttori e connessioni.
• Lotti incoerenti da fornitori:il numero di fili, la tolleranza del diametro e le condizioni della superficie possono variare se il controllo del processo è debole.
• Installazione e rilavorazione lente:i cavi che ti combattono durante l'instradamento e la terminazione costano tempo e manodopera.

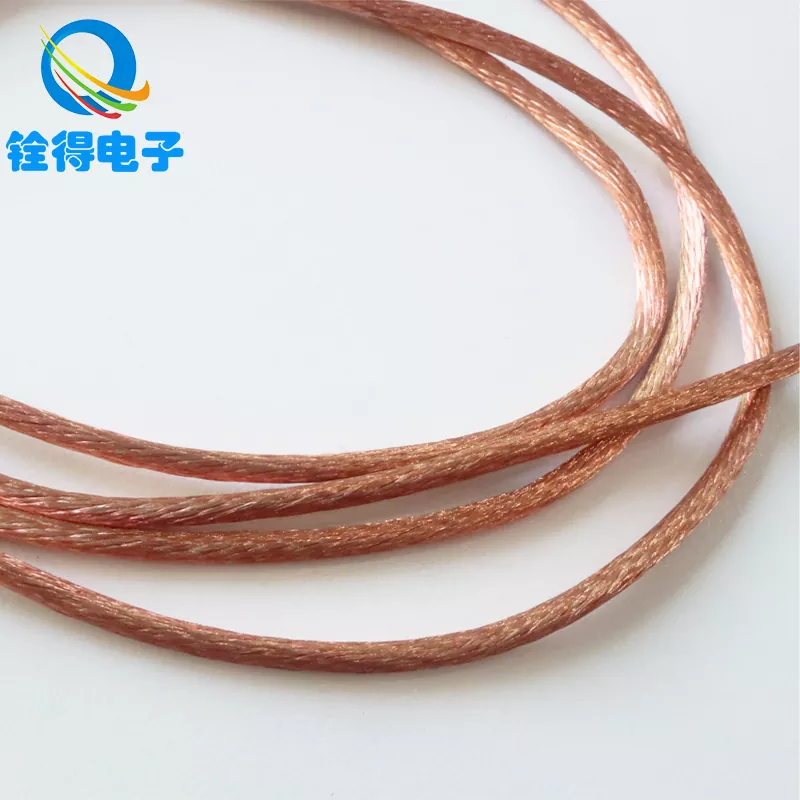

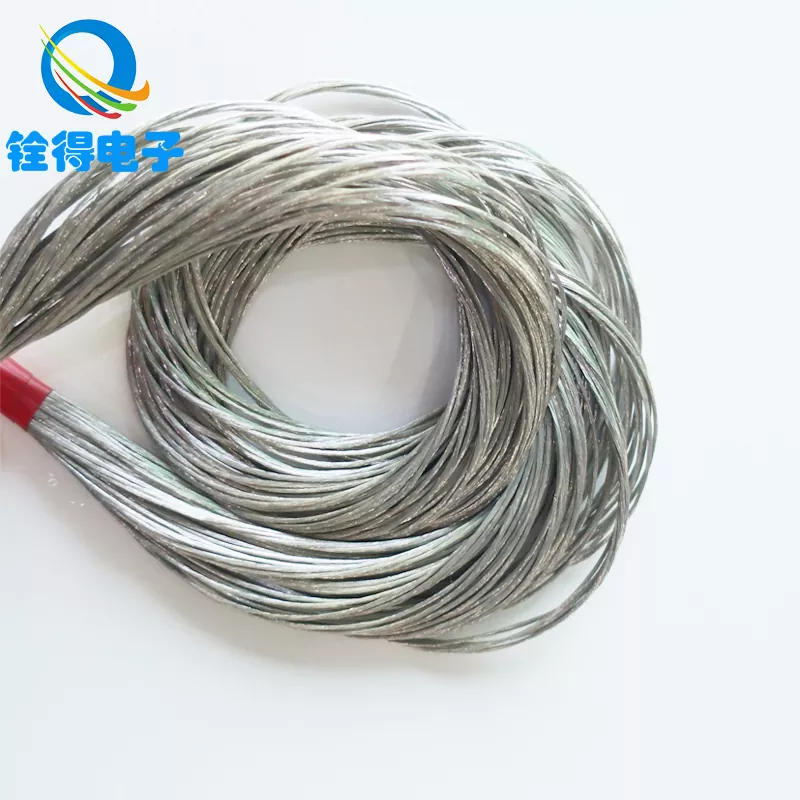

Cos'è il filo intrecciato in rame

Filo intrecciato in rameè un conduttore realizzato attorcigliando più filamenti di rame più piccoli (trefoli) in un singolo conduttore di un'area di sezione trasversale specificata. Invece di un pezzo di metallo rigido, ottieni un fascio che condivide lo stress meccanico su molti fili. Questo design è importante perché la maggior parte delle installazioni reali implica movimento: vibrazioni dei motori, flessioni dei cablaggi, curve strette all'interno dei pannelli di controllo o aperture e chiusure ripetute di ante di armadietti.

La parte "incagliata" non è solo una caratteristica di comfort, è una caratteristica di affidabilità. Più trefoli (e diametri dei singoli trefoli più piccoli) in genere significano una migliore flessibilità, che di solito significa meno fatica nei punti di stress. Il problema è che la flessibilità deve essere abbinata a metodi di risoluzione adeguati, altrimenti potresti perdere il vantaggio proprio nel luogo in cui ne hai più bisogno.

Quando incagliato batte solido

Se l'installazione è completamente statica, con un ampio raggio di curvatura e vibrazioni minime, i conduttori solidi possono essere perfettamente accettabili. Ma i conduttori a trefolo spesso vincono in ognuna di queste situazioni:

• Vibrazione:motori, compressori, pompe, ventilatori, trasportatori e attrezzature mobili.
• Movimento frequente:anelli per porte, bracci robotici, catene portacavi, strumenti portatili, generatori portatili.
• Instradamento complesso:pannelli stretti, passerelle portacavi con molteplici cambi di direzione, dispositivi compatti.
• Cablaggio ad alta densità:dove gli installatori necessitano di velocità e gestione prevedibile.
• Cicli di manutenzione:qualsiasi ambiente in cui i cavi vengono disturbati durante la manutenzione.

Il modo pratico in cui lo inquadro: se riesci a immaginare un cavo che viene urtato, tirato, flesso o vibrato anche solo leggermente, scegliFilo intrecciato in ramee quindi effettuare le terminazioni correttamente.

Come specificarlo senza congetture

Molti ordini di acquisto falliscono perché specificano “rame intrecciato” senza definire le parti che determinano le prestazioni. Ecco una lista di controllo chiara che puoi consegnare all'ingegneria, all'approvvigionamento o al tuo partner di assemblaggio di cavi:

• Dimensione del conduttore:AWG o mm², scelto in base al carico di corrente, alla caduta di tensione consentita e all'aumento di temperatura.
• Costruzione della cordatura:numero di fili e diametro del singolo filo (la flessibilità dipende da questo).
• Finitura superficiale:rame nudo o rame stagnato (spesso scelto per resistenza alla corrosione e saldabilità).
• Stato ricotto:il rame più morbido migliora la flessibilità; il rame più duro può resistere alla deformazione ma si flette meno.
• Ambiente operativo:umidità, sale, sostanze chimiche, intervallo di temperatura e livello di vibrazioni previsto.
• Metodo di terminazione:crimpare, saldare, puntale, capocorda o morsetto a vite: ognuno preferisce determinati stili di filo.
• Requisiti di conformità:se il tuo settore richiede standard specifici, specificali nel PO.
• Imballaggio e movimentazione:dimensione della bobina, tolleranza della lunghezza di taglio, etichettatura e tracciabilità del lotto.

Una realtà importante per l'acquirente: se non definisci la struttura della cordatura, potresti ricevere un filo che tecnicamente corrisponde alle dimensioni ma si comporta in modo molto diverso durante l'installazione.

Tabella comparativa

Utilizzare questa tabella per allineare rapidamente la scelta del conduttore al rischio, all'ambiente e al comportamento di installazione:

Suggerimenti per la terminazione e l'installazione

Molti reclami sulla “qualità del cavo” sono in realtà problemi di terminazione mascherati. I conduttori a trefoli possono avere prestazioni migliori dei conduttori solidi, ma solo se si proteggono i trefoli durante la spelatura e la terminazione.

• Usa lo spogliarellista giusto:evitare di intaccare i fili: le intaccature diventano avviatori di crack sotto vibrazione.
• Prevenire l'allargamento del filo:se stai atterrando su un morsetto a vite, le ghiere possono migliorare notevolmente la consistenza.
• Crimpare correttamente:abbinare i capicorda alle dimensioni del conduttore e al tipo di cordatura; verificare l'altezza/forma della crimpatura, se possibile.
• Rispettare il raggio di curvatura:le curve strette vicino alle terminazioni creano stress ripetuti; percorso con transizioni dolci.
• Controllare il calore:il surriscaldamento accelera l'invecchiamento dell'isolamento e aumenta la resistenza delle connessioni.
• Etichetta e traccia:soprattutto per il cablaggio di controllo: i collegamenti errati possono sembrare problemi di "rumore" elettrico.

Se stai costruendo imbracature, considera dove avviene il movimento e scegli la costruzione dei trefoli di conseguenza. Il punto diFilo intrecciato in rameè sopravvivere alla realtà meccanica, non ai disegni teorici.

Controlli di qualità che gli acquirenti dovrebbero richiedere

Se ti è mai capitato di ricevere un lotto che “sembra a posto” ma si comporta in modo diverso durante l’assemblaggio, sai già perché la coerenza è importante. Ecco le verifiche pratiche che possono essere richieste e verificate:

• Diametro e tolleranza del conduttore:conferma che il conduttore soddisfa le dimensioni previste per terminali e sistemi di isolamento.
• Numero di fili e diametro del filo:protegge le vostre ipotesi di flessibilità e prestazioni di terminazione.
• Stato della superficie:la superficie pulita e uniforme riduce la resistenza di contatto e migliora l'affidabilità della saldatura.
• Campionamento di continuità e resistenza:rileva tempestivamente la deriva del processo.
• Tracciabilità dei lotti:ti dà la responsabilità se un problema si verifica mesi dopo.

Per molti acquirenti, l’obiettivo non è sottoporre a test eccessivi, ma evitare rilavorazioni. Una piccola verifica suFilo intrecciato in ramepuò risparmiare giorni di risoluzione dei problemi in seguito.

Applicazioni comuni

La gamma di applicazioni è ampia, ma la logica di selezione è solitamente la stessa: soddisfare le esigenze attuali e lo stress meccanico. I casi d'uso tipici includono:

• Distribuzione dell'energia:quadri, pannelli, collegamenti bus (con appositi capicorda), inverter, sistemi UPS.
• Motori e trasformatori:avvolgimenti e conduttori in cui vibrazioni e calore sono fattori reali.
• Cablaggio di controllo e segnale:armadi di automazione, cablaggio PLC, sensori (soprattutto dove il percorso è stretto).
• Cablaggi e gruppi di cavi:elettrodomestici, apparecchiature mediche, illuminazione ed elettronica di consumo.
• Ambienti esterni o umidi:apparecchiature che beneficiano di conduttori stagnati e terminazioni stabili.

Scelta di un fornitore coerente

Al di là delle specifiche, il rischio nascosto più grande è l’incoerenza dei fornitori: un filo che soddisfa le dimensioni sulla carta ma varia in trefolatura, superficie o ricottura da lotto a lotto può tranquillamente sabotare la resa dell’assemblaggio. Se ti qualifichi come fornitore perFilo intrecciato in rame, chiedere prove di controlli di produzione stabili, registri chiari dei lotti e routine di ispezione ripetibili.

Dongguan Quande Elettronica Co., Ltd. fornisce conduttori intrecciati in rame progettati per esigenze pratiche di produzione: strutture di cordatura stabili, finiture controllate e documentazione che aiuta gli acquirenti a ridurre le rilavorazioni e ad accelerare le approvazioni. Quando ti rifornisci per una produzione a lungo termine, questo tipo di coerenza conta tanto quanto il prezzo.

• Richiedi l'approvazione del campione:confermare il comportamento di eliminazione/terminazione nel proprio processo.
• Blocca la costruzione:definire il numero/diametro dei fili in modo che le sostituzioni non modifichino le prestazioni.
• Conferma l'imballaggio:un avvolgimento corretto riduce attorcigliamenti e danni all'installazione.
• Concordare la tracciabilità:assicurarsi che gli ID batch siano significativi e conservati.

Domande frequenti

Q:ÈFilo intrecciato in ramesempre meglio del rame massiccio?
UN:Non sempre. Se il cablaggio è completamente statico e desideri la massima rigidità per determinate installazioni, il solido può funzionare bene. La corda intrecciata viene generalmente scelta quando sono importanti la flessibilità, la resistenza alle vibrazioni o un instradamento più semplice.

Q:Un numero maggiore di fili significa automaticamente una qualità superiore?
UN:Di solito significa maggiore flessibilità, che può migliorare la resistenza alla fatica nelle applicazioni in movimento o vibranti. Ma deve essere abbinato a metodi di terminazione corretti (spesso ghiere o capicorda a crimpare adeguati) per evitare l'allargamento del filo e un contatto incoerente.

Q:Quando dovrei scegliere il rame stagnato anziché il rame nudo?
UN:Scegli il rame stagnato quando il rischio di corrosione è maggiore (umidità, aria marina, esposizione chimica) o quando la stabilità della saldatura è importante. Il rame nudo è spesso preferito negli ambienti interni controllati dove il costo e la massima conduttività sono priorità.

Q:Cosa causa il surriscaldamento se la dimensione del filo sembra corretta?
UN:I colpevoli più comuni sono i problemi di terminazione (viti allentate, scarsa crimpatura, danni ai trefoli) e problemi di instradamento (cavi in ​​bundle che intrappolano il calore). Le dimensioni dei cavi aiutano, ma le connessioni e le pratiche di installazione spesso determinano l’aumento della temperatura reale.

Q:Cosa devo inserire in un ordine di acquisto per evitare di ricevere il filo a trefolo “sbagliato”?
UN:Specificare la dimensione del conduttore (AWG o mm²), la struttura della cordatura (numero di trefoli e diametro dei trefoli), finitura superficiale (nuda o stagnata) ed eventuali vincoli ambientali o di terminazione. Se si scrive solo "rame intrecciato", si rischia una variazione che modifica il comportamento dell'assieme.

Conclusionee

I sistemi elettrici affidabili non falliscono nei fogli di calcolo: falliscono nei punti di stress: curve strette, pannelli vibranti, involucri umidi e terminazioni affrettate.Filo intrecciato in rameè popolare perché è progettato per i punti di stress, combinando una forte conduttività con la resilienza meccanica. Se definisci la struttura della cordatura, scegli la finitura superficiale giusta per l'ambiente e la termini correttamente, riduci drasticamente le rilavorazioni e i tempi di inattività.

Se stai valutando le opzioni o desideri aiuto per abbinare una costruzione incagliata alla tua applicazione, contattaDongguan Quande Elettronica Co., Ltd.e condividi la corrente, la tensione, i vincoli di instradamento e i dettagli dell'ambiente, quindicontattaciper richiedere campioni o consigli su misura per il tuo prossimo progetto.
