Perché scegliere fili intrecciati in rame per connessioni flessibili a bassa resistenza?

Astratto

Fili intrecciati in ramesono gli "eroi silenziosi" all'interno dei sistemi di messa a terra, della distribuzione di energia, delle apparecchiature di saldatura, dei quadri elettrici, delle batterie e dei macchinari soggetti a vibrazioni. Gli acquirenti di solito non hanno problemi con l'idea stessa di "treccia", ma con i risultati: messa a terra instabile, ponticelli surriscaldati, capicorda rotti, tempi di inattività imprevisti e qualità incoerente da un lotto all'altro. Questa guida spiega come funzionano i fili intrecciati in rame, dove superano le prestazioni dei conduttori solidi, come specificare la treccia giusta e come evitare gli errori di approvvigionamento più comuni. Lungo il percorso troverai liste di controllo per la selezione, una pratica tabella di confronto e una sezione per la risoluzione dei problemi in modo da poter abbinare la tua applicazione alla giusta costruzione.

Sommario

• Contorno
• Cosa sono i fili intrecciati in rame e dove vengono utilizzati?
• Quali punti critici risolvono i fili intrecciati in rame?
• Come si specifica la treccia giusta?
• Opzioni di treccia confrontate in una tabella pratica
• Come si installano e si mantengono le connessioni intrecciate?
• Risoluzione dei problemi: perché una treccia si surriscalda o si guasta?
• Quali controlli di qualità sono realmente importanti per gli acquirenti?
• Domande frequenti
• Pensieri conclusivi

Contorno

• Definire i cavi intrecciati in rame e i tipici casi d'uso del "ponticello/fascetta di terra".
• Collegare i punti critici dell'acquirente a requisiti tecnici misurabili
• Spiegare gli elementi chiave delle specifiche: sezione trasversale, numero di fili, placcatura, isolamento, terminazioni
• Fornire una tabella decisionale e una lista di controllo per l'acquirente
• Coprire le pratiche di installazione che prevengono hotspot e guasti precoci
• Condividi una mappa per la risoluzione dei problemi relativi a surriscaldamento, corrosione, sfilacciamento e crepe
• Mostra cosa richiedere a un fornitore per qualità costante e tracciabilità

Cosa sono i fili intrecciati in rame e dove vengono utilizzati?

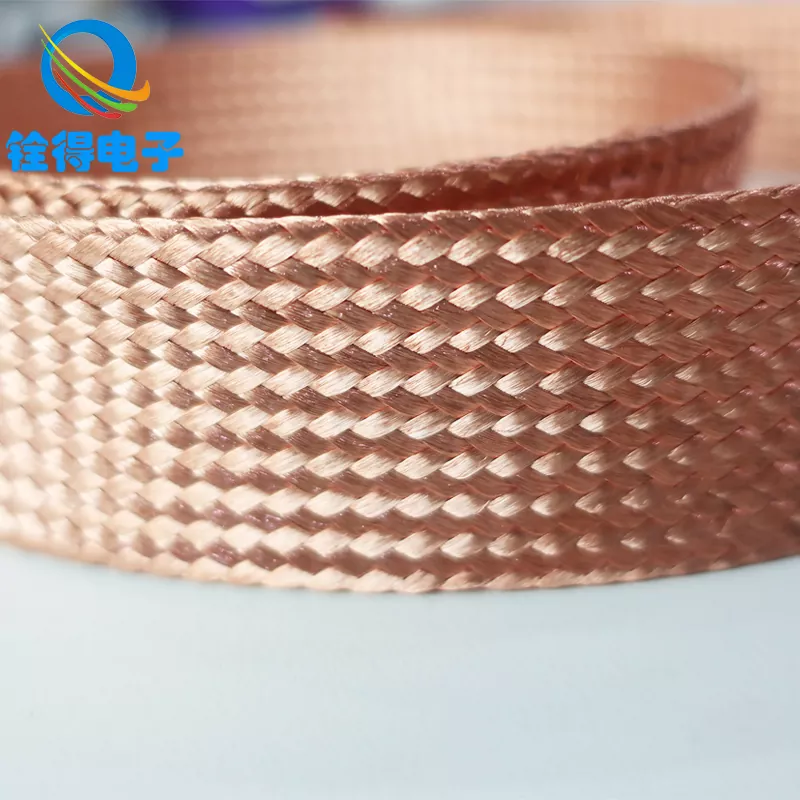

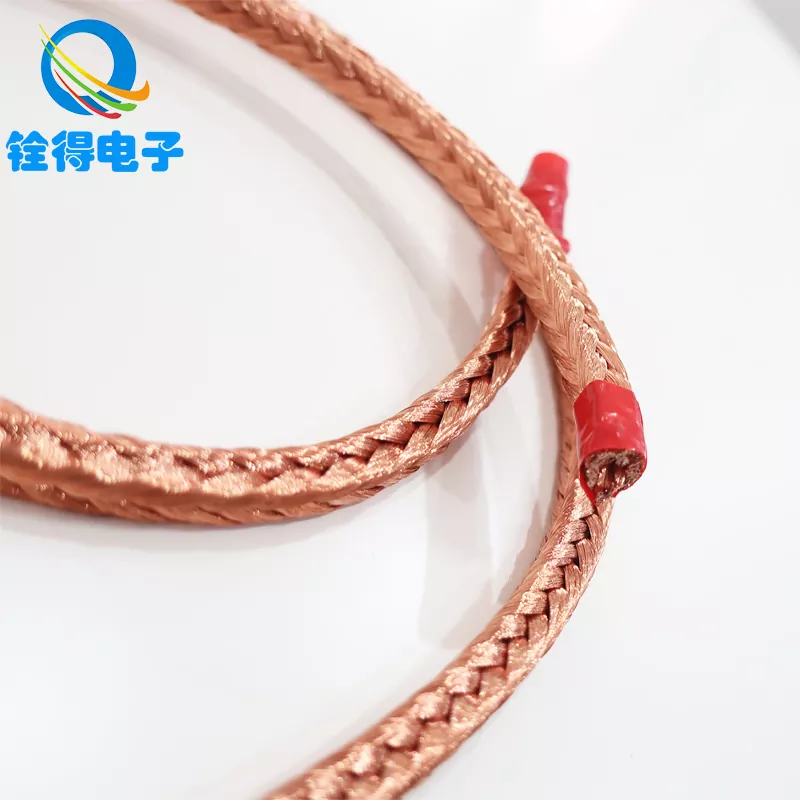

I fili intrecciati in rame sono conduttori flessibili realizzati intrecciando molti fili sottili di rame in una treccia piatta o tubolare. Invece di forzare la corrente attraverso un nucleo rigido, la treccia diffonde la corrente su più fili e su una superficie più ampia. Questa struttura è il motivo per cui i fili intrecciati sono così popolari in luoghi in cui movimento, vibrazione e flessione ripetuta affaticherebbero un conduttore solido.

Le applicazioni comuni includono:

• Cinghie di messa a terra e di collegamentoper armadi, pannelli, sbarre collettrici e involucri
• Ponticelli flessibiliin quadri elettrici, trasformatori e sistemi UPS
• Collegamenti batteria e inverterdove le vibrazioni e i cicli termici sono frequenti
• Attrezzature per saldaturae connessioni temporanee ad alta corrente
• Ferroviario, automobilistico e macchinari industrialiche necessitano di una messa a terra resistente alle vibrazioni
• Controllo EMInei percorsi di schermatura/messa a terra dove è importante la bassa impedenza

In molte costruzioni reali, la treccia stessa non è l'unico componente: le scelte di terminazione (capicorda, puntali, estremità saldate), la placcatura e l'isolamento sono ciò che determina se la connessione rimane stabile dopo mesi o anni di servizio.

Quali punti critici risolvono i fili intrecciati in rame?

La maggior parte degli acquirenti cerca i fili intrecciati in rame dopo che sono già stati bruciati, a volte letteralmente. Ecco i punti critici che la treccia è progettata per risolvere e a cosa prestare attenzione per non ricreare lo stesso guasto con un numero di parte diverso.

• Conduttori incrinati dalle vibrazioni
  Il filo pieno e molte costruzioni di cavi possono indurirsi e rompersi vicino alle terminazioni quando l'apparecchiatura vibra. I conduttori intrecciati distribuiscono lo stress su molti fili, riducendo i punti di fatica concentrati.
• Punti caldi alle articolazioni
  Il surriscaldamento raramente deriva dal fatto che la treccia “non è abbastanza ramata”. Di solito deriva da un'elevata resistenza di contatto: scarsa crimpatura, compressione irregolare, ossidazione o dimensioni dei capicorda non corrispondenti. Una treccia ben realizzata e una terminazione adeguatamente progettata riducono la resistenza e mantengono sotto controllo l'aumento della temperatura.
• Messa a terra inaffidabile e guasti fastidiosi
  I percorsi di terra necessitano di una bassa impedenza costante. Le cinghie intrecciate vengono spesso scelte perché la loro flessibilità preserva l'integrità del contatto quando porte, cerniere, motori o gruppi mobili si spostano.
• Corrosione in ambienti umidi o costieri
  Il rame nudo può ossidarsi; in ambienti difficili, molti acquirenti preferisconofili intrecciati in rame stagnatoper una migliore resistenza alla corrosione e una conduttività più stabile a lungo termine sulla superficie.
• Mal di testa da assemblaggio
  Le trecce sono facili da instradare in spazi ristretti e dietro gli angoli. Ma se il numero di fili o la densità della trama sono errati, gli installatori potrebbero notare sfilacciamenti, tagli disordinati o compressione irregolare sotto le alette.

Se vuoi portare via una “verità dell’acquirente”: la flessibilità della treccia è il vantaggio, ma la risoluzione è il risultato. Specificarli entrambi.

Come si specifica la treccia giusta?

Quando le persone dicono "Ho bisogno di cavi intrecciati in rame", spesso intendono cose molto diverse: una cinghia di collegamento leggera, un ponticello ad alta corrente o un drenaggio dello schermo. Per evitare citazioni errate e spedizioni non corrispondenti, specifica la treccia utilizzando i dettagli dell'applicazione.

1) Requisiti elettrici: corrente, ciclo di lavoro e aumento di temperatura consentito

• Definire la corrente continua e quella intermittente (e la corrente di picco, se pertinente).
• Considerare la temperatura ambiente, la ventilazione dell'involucro e le fonti di calore vicine.
• Confermare se la fascetta è destinata alla messa a terra/collegamento (spesso tensione più corta e inferiore) o alla corrente di carico (spesso problemi di densità di corrente più elevata).

2) Area della sezione trasversale e costruzione della treccia

• Sezione equivalente(spesso indicato in mm²) è un modo pratico per dimensionare una treccia.
• Diametro del filo e numero di filiinfluiscono sulla flessibilità e sulla durata. I fili più sottili generalmente aumentano la flessibilità.
• Larghezza e spessore della trecciainfluiscono sull'adattamento ai terminali e ai vincoli di instradamento.

3) Placcatura e finitura superficiale

• Rame nudo: ottima conduttività, ideale per ambienti controllati.
• Rame stagnato: migliore resistenza alla corrosione, saldatura più semplice, comunemente scelto per ambienti industriali e marini.

4) Isolamento e protezione

• Alcune trecce vengono fornite nude; altri utilizzano guaine in PVC, silicone, PET o termoretraibili per la protezione dall'abrasione.
• Se la treccia corre vicino a spigoli vivi o parti in movimento, specificare una guaina protettiva o un design rivestito.

5) Terminazioni: il dettaglio che decide l'affidabilità

• Alette crimpate(anello/forcella): comune, veloce e affidabile se adeguatamente dimensionato e compresso.
• Estremità pressate o saldate: riduce l'allargamento dei trefoli e può migliorare la consistenza per assemblaggi ad alto volume.
• Dimensioni del foro, larghezza della linguetta e grado del bullone: un piccolo disallineamento in questo caso provoca giunti allentati e riscaldamento.
• Tolleranza sulla lunghezza: conta più di quanto le persone si aspettino in spazi angusti.

Una mossa pratica per l'approvvigionamento: condividi un semplice disegno con lunghezza, larghezza/spessore della treccia, tipo di terminazione, diametro del foro e placcatura. Anche uno schizzo elementare può evitare una settimana di avanti e indietro.

Opzioni di treccia confrontate in una tabella pratica

Come si installano e si mantengono le connessioni intrecciate?

Anche i cavi intrecciati in rame di alta qualità possono guastarsi se installati in un secondo momento. La maggior parte dei problemi sul campo sono riconducibili alla qualità dei giunti. Ecco un approccio pulito e ripetibile che mantiene bassa la resistenza e previene il "riscaldamento misterioso".

• Preparare le superfici di contatto
  Rimuovere vernice, ossidazione e detriti nel punto di incollaggio. Utilizzare la pasta antiossidante appropriata se lo standard lo richiede.
• Utilizzare la coppia hardware corretta
  La sottocoppia provoca microarchi e calore; una coppia eccessiva può deformare le alette e ridurre l'area di contatto effettiva. Seguire le specifiche hardware e utilizzare le rondelle ove appropriato.
• Controllare il raggio di curvatura e il pressacavo
  Non forzare un attorcigliamento stretto proprio sull'aletta. Dai alla treccia una curva delicata in modo che la flessione avvenga lungo la lunghezza, non sul bordo terminale.
• Proteggere dall'abrasione
  Se la treccia sfrega sui bordi metallici, aggiungi una guaina o un anello di tenuta. I fili sfilacciati non sono solo disordinati: possono diventare punti di inizio fallimento.
• Ispezione periodica in ambienti difficili
  Verificare la presenza di scolorimento (calore), residui verdi/bianchi (corrosione), bulloni allentati e danni ai fili sui bordi tagliati.

Le apparecchiature ad alte vibrazioni beneficiano di una regola semplice: ispezionare il primo lotto installato dopo un breve periodo di rodaggio. Se le articolazioni rimangono fresche e stabili, il ridimensionamento diventa molto più sicuro.

Risoluzione dei problemi: perché una treccia si surriscalda o si guasta?

Se una treccia di rame si surriscalda, trattala come un problema di sistema, perché di solito lo è. Utilizza questa mappa rapida per trovare la causa principale invece di scambiare le parti alla cieca.

• Sintomo: la treccia è calda vicino al capocorda
  Probabili cause: scarsa crimpatura, dimensione errata del capocorda, compressione insufficiente, ossidazione sul giunto, bullone allentato, placcatura non corrispondente, superficie di contatto contaminata.
• Sintomo: punto caldo al centro della treccia
  Probabili cause: treccia sottodimensionata per la corrente, ciclo di lavoro imprevisto, percorso vicino a una fonte di calore, danno al trefolo interno dovuto a piegature ripetute.
• Sintomo: fili sfilacciati e spezzati
  Probabili cause: abrasione del bordo tagliente, movimento eccessivo senza pressacavo, metodo di taglio improprio, mancanza di guaina in un percorso di sfregamento.
• Sintomo: corrosione o scolorimento
  Probabili cause: esposizione chimica, umidità, interazione galvanica con metalli diversi, assenza di stagnatura dove necessario.
• Sintomo: messa a terra o rumore intermittente
  Probabili cause: montaggio allentato, superfici verniciate sotto il giunto, pressione di contatto insufficiente, punto di incollaggio contaminato.

Se puoi misurarlo, fallo: i test sull'aumento della temperatura sotto carico e i controlli dei milliohm sui giunti spesso rivelano problemi più velocemente della sola ispezione visiva.

Quali controlli di qualità sono realmente importanti per gli acquirenti?

Quando acquisti cavi intrecciati in rame su larga scala, "sembra buono" non è un piano di qualità. Vuoi coerenza, tracciabilità e prova che la treccia e la terminazione si comporteranno allo stesso modo tra i lotti.

Ecco cosa richiedono in genere gli acquirenti intelligenti:

• Verifica dei materiali: grado di rame e tipo di placcatura (nudo/stagnato) indicati chiaramente
• Consistenza dimensionale: larghezza, spessore, tolleranze di lunghezza e geometria della terminazione
• Controllo del processo di terminazione: standard degli utensili di crimpatura o documentazione del metodo di saldatura/pressatura
• Verifiche delle prestazioni elettriche: obiettivi di resistenza, piani di test basati su campioni
• Integrità meccanica: prove di trazione su alette/raccordi ove applicabile
• Disciplina dell'imballaggio: prevenzione dello schiacciamento, della contaminazione e della deformazione dei trefoli durante il trasporto

Per gli acquirenti che desiderano un partner di fornitura stabile e a lungo termine, vale anche la pena collaborare con un produttore in grado di personalizzare la geometria e le terminazioni della treccia per soddisfare i vincoli della catena di montaggio. Questo è doveDongguan Quande Elettronica Co., Ltd. è spesso posizionato: fornire opzioni di filo intrecciato in rame che possono essere adattate per cinghie di messa a terra, ponticelli flessibili e progetti di connessione specifici per l'applicazione, in modo da non essere costretti a "adattarlo" dopo l'arrivo della spedizione.

Domande frequenti

Qual è la differenza tra fili intrecciati in rame e cavo flessibile standard?

I fasci di cavi flessibili si intrecciano all'interno dell'isolamento e sono eccellenti per molte applicazioni di alimentazione, ma possono comunque concentrare lo stress vicino alle terminazioni e possono essere più ingombranti in percorsi di instradamento stretti. I fili intrecciati in rame sono intrecciati, più piatti e generalmente utilizzati quando si desidera elevata flessibilità, instradamento a basso profilo e prestazioni di collegamento/ponticelli stabili in assemblaggi soggetti a vibrazioni.

Dovrei scegliere fili intrecciati in rame nudo o stagnato?

Se l'ambiente è secco e controllato, il rame nudo può andare benissimo. Se si prevede umidità, condensa o una lunga durata con una manutenzione minima, il rame stagnato è comunemente preferito perché rallenta la corrosione e aiuta a mantenere le superfici dei giunti più stabili nel tempo.

Come dimensiono una treccia per la corrente?

Iniziare con la corrente continua richiesta, la corrente di picco (se presente), il ciclo di lavoro e l'aumento di temperatura accettabile. Quindi abbinalo a un'area della sezione trasversale equivalente appropriata e verifica che il tuo metodo di terminazione non introdurrà un'elevata resistenza. Se non sei sicuro, crea un prototipo e misura l'aumento della temperatura in condizioni di carico reali.

Perché la mia treccia si surriscalda anche quando sembra abbastanza folta?

In molti casi, la treccia non è il problema: lo è l’articolazione. Una crimpatura inadeguata, l'ossidazione sotto un capocorda, bulloni allentati o superfici di montaggio verniciate possono aggiungere resistenza di contatto che si trasforma in calore. Una corretta preparazione della superficie e processi di terminazione controllata di solito risolvono il problema.

I fili intrecciati in rame possono aiutare con le EMI o il rumore elettrico?

Possono, soprattutto come parte di una strategia di messa a terra e di collegamento ben progettata. La geometria di una treccia può offrire percorsi a bassa impedenza che aiutano a stabilizzare la messa a terra, ma il controllo EMI è a livello di sistema: il routing, il collegamento dell'involucro e l'integrità della connessione sono tutti fattori importanti.

Quali informazioni devo inviare a un fornitore per ottenere un preventivo accurato?

Fornire la lunghezza richiesta, la larghezza/spessore della treccia (o sezione trasversale equivalente), nudo o stagnato, le esigenze di isolamento/guaina, il tipo di terminazione (capocorda/saldato/pressato), diametro del foro, quantità e note applicative (vibrazioni, temperatura, ambiente). Un semplice disegno è spesso il modo più veloce per evitare malintesi.

Pensieri conclusivi

I cavi intrecciati in rame rappresentano un aggiornamento pratico quando la tua priorità è l'affidabilità in movimento: meno conduttori fessurati, messa a terra più stabile e connessioni che non si allentano "misteriosamente" nel tempo. Il trucco è smettere di considerare la treccia come una merce e iniziare a trattarla come un componente ingegnerizzato: dimensionarla per il lavoro, specificare la placcatura per l'ambiente e controllare i dettagli della terminazione che determinano resistenza e calore.

Se desideri semplificare le specifiche, la personalizzazione e la qualità ripetibile dei cavi intrecciati in rame, in particolare per le cinghie di messa a terra e i gruppi di ponticelli flessibili, collabora con un produttore in grado di abbinare la struttura della treccia ai tuoi reali vincoli di installazione.Dongguan Quande Elettronica Co., Ltd.può supportare la selezione delle trecce in base all'applicazione e terminazioni su misura per aiutarti a ridurre i guasti, semplificare l'assemblaggio e mantenere i sistemi più freschi e più stabili.contattaciper discutere le vostre esigenze.
