Perché un filo di terra è essenziale per sistemi elettrici sicuri?

Astratto

A Filo di terraviene spesso trattato come una casella di controllo, finché qualcosa non va storto: il telaio di una macchina vibra, un interruttore scatta in modo casuale, un sensore legge spazzatura o una sovratensione fa fuoriuscire una scheda di controllo. Questo articolo spiega cosa fa effettivamente un filo di terra, come differisce dal "neutro" perché l'incollaggio è importante e quali dettagli di selezione e installazione creano più comunemente problemi ai clienti. Riceverai anche una lista di controllo chiara e intuitiva, una tabella comparativa dei tipi comuni di cavi di terra e una domanda frequente sulla risoluzione dei problemi ricorrenti.

Sommario

• Cos'è un filo di terra e quale problema risolve?
• Terra vs neutrale vs legame: la confusione che causa i fallimenti
• I punti critici del cliente si riducono con un cavo di terra adeguato
• Tipi di filo di terra e dove si adatta ciascuno
• Come scegliere il filo di terra giusto per il tuo progetto
• Migliori pratiche di installazione che impediscono rilavorazioni
• Errori comuni e soluzioni rapide
• Suggerimenti per l'ispezione e la manutenzione
• Domande frequenti

Contorno

1. Definire il filo di terra in un linguaggio semplice e spiegare il "percorso della corrente di guasto".
2. Chiarire il terreno, il neutro e il legame per eliminare i tipici malintesi.
3. Mappa i punti critici del mondo reale (rischio di scosse elettriche, EMI/rumore, viaggi fastidiosi, danni alle apparecchiature) per la qualità della messa a terra.
4. Confronta le opzioni solide, intrecciate, intrecciate e stagnate con le applicazioni tipiche.
5. Elenco di controllo per la selezione: considerazioni su dimensioni, flessibilità, ambiente, cessazioni e conformità.
6. Fasi di installazione e dettagli di lavorazione che determinano l'affidabilità.
7. Risoluzione dei problemi: anelli di massa, continuità intermittente, corrosione e guasti dovuti alle vibrazioni.
8. Pratiche di manutenzione e documentazione per la sicurezza a lungo termine.

Cos'è un filo di terra e quale problema risolve?

Al suo centro, aFilo di terraè un conduttore dedicato che collega parti metalliche esposte (come involucri di apparecchiature, telai di motori, pannelli di controllo, portacavi e condotto) a un sistema di messa a terra. Il compito più importante non è “far scomparire l’elettricità”. Il compito è fornire aa bassa impedenza, percorso prevedibileper la corrente di guasto in modo che i dispositivi di protezione (fusibili, interruttori, protezione RCD/RCBO, se utilizzati) possano funzionare rapidamente.

Pensa a un filo di terra come alla via di uscita di emergenza per la corrente pericolosa. Quando l'isolamento viene meno o un conduttore sotto tensione tocca un telaio metallico, corrente di guasto vuole fluire. Se la corrente di guasto ha un buon percorso attraverso un filo di terra installato correttamente, il dispositivo di protezione può rilevare la condizione anomala e scollegare rapidamente l'alimentazione. Se il percorso è inadeguato (connessione allentata, corrosione, cavo sottodimensionato, superficie di contatto verniciata), la corrente potrebbe "disperdersi" attraverso percorsi non previsti. compresi te, cuscinetti, protezioni del segnale o componenti elettronici sensibili.

Terra vs neutrale vs legame: la confusione che causa i fallimenti

Molti problemi del progetto derivano dalla mescolanza di tre idee diverse:

• Neutroè un conduttore di ritorno che trasporta corrente durante il normale funzionamento (in molti sistemi CA). Non è la stessa cosa della messa a terra dell'attrezzatura.
• Terra (messa a terra)è un collegamento agli elettrodi di terra e alla rete di terra utilizzata per la sicurezza e il potenziale di riferimento.
• Legameè il collegamento intenzionale di parti metalliche in modo che condividano lo stesso potenziale elettrico ed eliminino i guasti in modo affidabile.

La conclusione pratica: il tuoFilo di terradi solito fa parte del collegamento per la sicurezza delle apparecchiature e deve essere continuo, meccanicamente affidabile, ed elettricamente a bassa resistenza. Se il neutro e la terra sono collegati insieme nel posto sbagliato (o in più posti), si possono creare correnti circolanti, problemi di rumore e interventi imprevedibili.

I punti critici del cliente si riducono con un cavo di terra adeguato

Quando i clienti lamentano problemi elettrici “casuali”, la messa a terra è spesso la causa principale silenziosa. Ecco i punti critici che un progetto correttamente progettato e installatoFilo di terraaiuta a ridurre:

• Rischio di scossa e incidenti legati alla sicurezza:un telaio ben collegato rimane vicino al potenziale di terra in condizioni di guasto.
• Scatti fastidiosi:collegamenti scadenti possono causare segnalazioni di guasti intermittenti, soprattutto in caso di vibrazioni o umidità.
• EMI/rumore nei segnali:sensori, ingressi PLC e linee di comunicazione possono comportarsi in modo irregolare quando il riferimento di terra è instabile.
• Danni derivanti da sovratensioni e fulmini:una robusta rete di messa a terra aiuta a gestire i percorsi energetici transitori.
• Problemi ai cuscinetti e al motore:le correnti vaganti possono trovare percorsi attraverso i cuscinetti quando il collegamento è debole o incoerente.
• Rilavorazione costosa:gli errori di messa a terra sono raramente visibili fino alla messa in servizio, quando ogni ora è costosa.

Una buona strategia del cavo di terra trasforma i “tempi di inattività misteriosi” in prestazioni prevedibili. Questo è ciò che in definitiva vogliono gli acquirenti: meno richiamate, dati più puliti e... attrezzature più sicure che superano l'ispezione senza drammi.

Tipi di filo di terra e dove si adatta ciascuno

Non tuttiFilo di terraè lo stesso. La scelta "migliore" dipende dal movimento, dalle vibrazioni, dall'ambiente e dal metodo di terminazione.

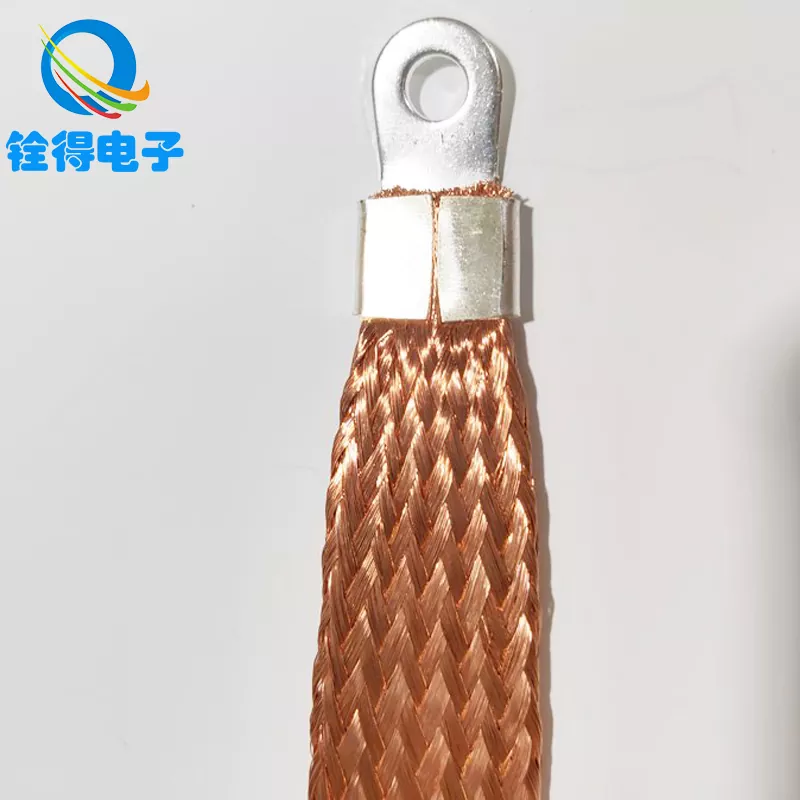

Se la tua applicazione include porte, coperture rimovibili o vibrazioni (pensa a generatori, caricabatterie per veicoli elettrici, macchine CNC, ascensori e armadi metallici che si aprono/chiudono quotidianamente), le opzioni intrecciate possono ridurre drasticamente i guasti legati alla fatica.

Come scegliere il filo di terra giusto per il tuo progetto

Scegliendo unFilo di terranon si tratta tanto di “più spesso è sempre meglio” quanto di soddisfare i requisiti di sicurezza in modo affidabile nelle condizioni reali del sito. Utilizza questa lista di controllo per evitare i classici rimpianti dell'acquirente:

• Capacità elettrica:Dimensionare il conduttore in base al codice/standard applicabile e al dispositivo di protezione a monte. Il percorso di terra deve trasportare in modo sicuro la corrente di guasto per un tempo sufficiente affinché la protezione possa funzionare.
• Ambiente meccanico:Se si muove, si piega o vibra, dare priorità alla flessibilità (a trefolo o intrecciato) e al pressacavo.

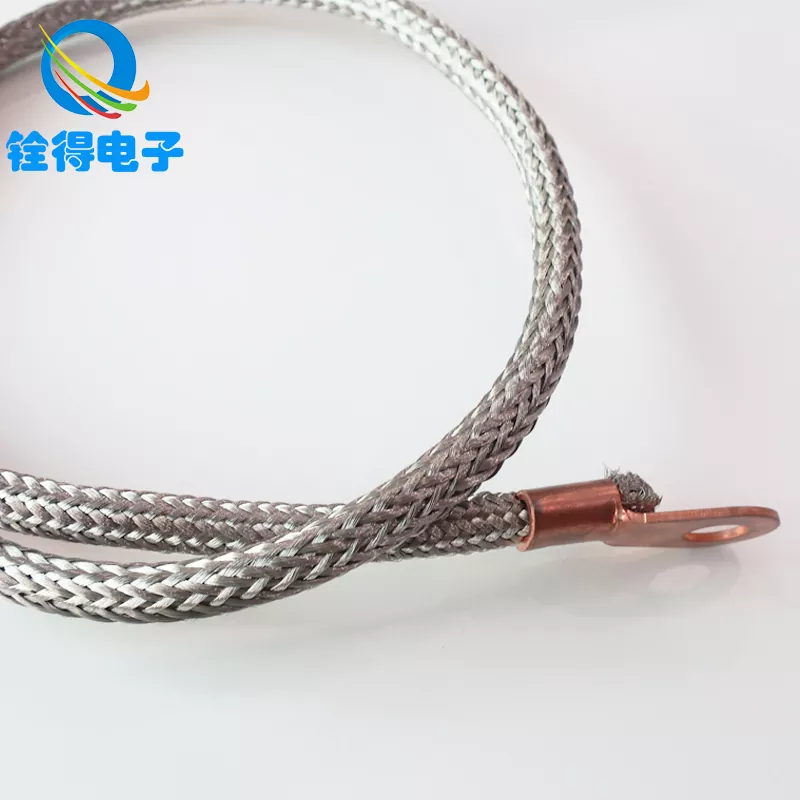

• Esposizione alla corrosione:Umidità, nebbia salina, prodotti chimici e installazioni esterne spesso traggono vantaggio dal rame stagnato e dalle terminazioni protette.
• Metodo di terminazione:Abbina il tipo di filo a capicorda, puntali, strumenti di crimpatura e specifiche di coppia. Un ottimo filo fallisce se la terminazione è sciatta.
• Vincoli di instradamento:Evitare spigoli vivi e punti di pizzicamento. Pianificare i circuiti di servizio in cui si aprono i pannelli.
• Coerenza e documentazione:Standardizza i numeri di parte e le note di installazione tra le build in modo che i team di manutenzione non tirano a indovinare.

È qui che un produttore specializzato può aiutare.Dongguan Quande Elettronica Co., Ltd. supporta soluzioni con conduttore di terra utilizzate in ambito industriale e applicazioni elettriche, comprese le opzioni intrecciate flessibili quando il movimento e l'affidabilità contano. Per gli acquirenti, il vantaggio è ridurre la variabilità: coerente la costruzione e la gestione prevedibile durante l'assemblaggio significano meno sorprese al momento della messa in servizio.

Migliori pratiche di installazione che impediscono rilavorazioni

La maggior parte dei guasti alla messa a terra non sono causati dal conduttore stesso, ma dalla lavorazione. Ecco un approccio collaudato sul campo che mantiene aFilo di terraaffidabile per anni:

Una semplice abitudine che risparmia mal di testa: trattare i punti di messa a terra come componenti critici per la sicurezza, non come “viti extra”. Etichettateli, ispezionateli e manteneteli accessibili.

Errori comuni e soluzioni rapide

Ecco i trasgressori recidivi che causano il maggior numero di reclami da parte dei clienti, oltre alle azioni correttive più rapide:

• Messa a terra su metallo verniciato:rimuovere la vernice nell'area delle alette e utilizzare hardware di fissaggio adeguato.
• Conduttore sottodimensionato “perché non porta corrente”:dimensione per condizioni di guasto, funzionamento non normale.
• Utilizzo del filo pieno su porte mobili:passare al filo di terra a trefolo o intrecciato con serracavo.
• Elementi di fissaggio allentati dopo la vibrazione:applicare pratiche di serraggio corrette, hardware di bloccaggio ove appropriato e un controllo di serraggio successivo dopo il rodaggio.
• Percorso disordinato in prossimità di spigoli vivi:aggiungere protezione dei bordi, anelli di tenuta e morsetti; mantenere il percorso a terra fisicamente protetto.
• Più legami terra/neutro dove non dovrebbero essere:rivedere lo schema del sistema e correggere i punti di collegamento in base allo standard e alle regole del sito.

Suggerimenti per l'ispezione e la manutenzione

A Filo di terraè affidabile tanto quanto la sua connessione più debole. Integrare questi controlli nella manutenzione ordinaria, soprattutto in ambienti ad alte vibrazioni o installazioni esterne:

• Ispezione visiva:cercare scolorimento, treccia sfilacciata, corrosione attorno alle alette e morsetti allentati.
• Controllo meccanico:testare delicatamente il movimento ai terminali; tutto ciò che si muove è un fallimento futuro.
• Controlli a campione della continuità:verificare la bassa resistenza dal telaio/porta alla barra di terra durante gli arresti programmati.
• Sigillatura ambientale:in siti umidi o corrosivi, migliorare la tenuta e prendere in considerazione materiali resistenti alla corrosione e coperture protettive.
• Documentazione:registra i risultati dei test di messa a terra e le eventuali modifiche: la risoluzione dei problemi futuri diventa notevolmente più rapida.

Domande frequenti

D: Posso utilizzare qualsiasi cavo come cavo di terra se "si collega al metallo"?
UN:Deve essere adatto all'applicazione e dimensionato correttamente per i percorsi di corrente di guasto secondo il codice/standard in vigore. Inoltre, il metodo di terminazione e la preparazione della superficie di contatto sono importanti tanto quanto il conduttore stesso.

D: Perché vedo rumore o letture instabili del sensore anche quando è collegato il filo di terra?
UN:Le cause più comuni includono punti di collegamento allentati, instradamento inadeguato vicino a cavi ad alta corrente, punti di collegamento multipli che creano correnti circolanti o un punto di riferimento debole tra i pannelli. Migliora l'integrità dei collegamenti, separa i percorsi sensibili dei segnali dai percorsi di alimentazione ed esamina i punti in cui si verificano i collegamenti.

D: Quando dovrei considerare il cavo di terra intrecciato?
UN:In presenza di movimento o vibrazioni: porte, coperture incernierate, protezioni di macchine, giunti flessibili o qualsiasi altro luogo in cui un conduttore solido si affaticherebbe nel tempo. Le opzioni intrecciate vengono spesso scelte per ridurre i guasti di continuità intermittenti.

D: Un filo di terra più spesso significa sempre una migliore protezione?
UN:Non automaticamente. L'obiettivo è un percorso di guasto a bassa impedenza che corrisponda al dispositivo di protezione e alle regole di installazione. Il sovradimensionamento può creare problemi di instradamento/terminazione se i capicorda e l'hardware non corrispondono. "Di dimensioni corrette + installato correttamente" batte "molto spesso + scarsamente terminato".

D: Perché il mio interruttore o l'RCD/RCBO scatta durante l'avvio anche se non c'è nulla di “sbagliato”?
UN:Transitori di avvio, correnti di dispersione da filtri/VFD, umidità o collegamenti instabili possono causare scatti. Verificare la continuità della messa a terra, controllare le condizioni dell'isolamento, confermare il tipo corretto di dispositivo di protezione ed esaminare il layout di messa a terra/collegamento per percorsi paralleli non previsti.

D: Qual è il modo più veloce per verificare che la connessione del cavo di terra funzioni correttamente?
UN:Eseguire un test di continuità tra il telaio dell'apparecchiatura (ed eventuali porte/protezioni) e la barra di terra principale, quindi verificare che le terminazioni siano serrate e fissate su metallo pulito. Documentare il risultato in modo che i cambiamenti nel tempo siano facili da individuare.

Asporto finale

A Filo di terranon è solo una formalità di sicurezza: è una componente prestazionale. Riduce il rischio di scosse, migliora la stabilità del sistema, protegge l'elettronica, e fa risparmiare tempo durante la messa in servizio prevenendo i “guasti fantasma” che fanno perdere giorni. Se tratti la messa a terra come un sistema progettato (non un ripensamento), ottieni installazioni più sicure e squadre di manutenzione più tranquille.

Se si specificano conduttori di messa a terra per pannelli, involucri di apparecchiature o punti di collegamento flessibili,Dongguan Quande Elettronica Co., Ltd.può aiutarti ad abbinare lo stile del conduttore alle condizioni operative reali. Pronti a ridurre le rilavorazioni e migliorare l'affidabilità?Contattacicon i dettagli della tua richiesta, e ti aiuteremo a scegliere una soluzione di messa a terra adatta al tuo ambiente, alle tue esigenze di movimento e al flusso di lavoro di installazione.
