Perché il tubo in rame intrecciato è la scelta ideale per la schermatura EMI e la protezione dei cavi?

L’elettronica moderna sta diventando più piccola, più veloce e molto più sensibile al rumore. È fantastico, finché un cavo perfettamente "funzionante" non inizia a causare ripristini casuali, segnali instabili o test di conformità falliti. Se hai a che fare con interferenze elettromagnetiche, scariche statiche o cavi che continuano a graffiarsi e a schiacciarsi in assemblaggi stretti,Tubo di rame intrecciatoè una delle soluzioni più pratiche che puoi implementare senza riprogettare l'intero sistema.

Astratto

Questo articolo spiega cos'è aTubo di rame intrecciatofa, i problemi comuni che risolve (EMI, abrasione, accumulo statico e stress meccanico) e come scegliere la costruzione giusta per il tuo ambiente. Troverai anche un chiaro elenco di controllo per la selezione, best practice per l'installazione e una tabella comparativa per aiutarti ad abbinare le opzioni dei materiali (rame nudo, rame stagnato, rame argentato e varianti in acciaio inossidabile) ai casi d'uso reali, in modo da evitare di pagare in eccesso, specificare in modo insufficiente o installarlo in un modo che ne annulla i vantaggi.

Sommario

1. Risolve i punti critici del tubo di rame intrecciato
2. Cos'è il tubo di rame intrecciato e come funziona
3. Come scegliere il giusto tubo di rame intrecciato
4. Tabella comparativa di materiali e costruzioni
5. Migliori pratiche di installazione e messa a terra
6. Dove è comunemente usato
7. Approvvigionamento e controlli di qualità che contano davvero
8. Domande frequenti
9. Conclusione

Contorno

• Identifica se il problema è EMI, statica, abrasione o fatica da flessione
• Comprendere le prestazioni di schermatura e cosa significa realmente "copertura" nella pratica
• Scegli la finitura del materiale giusta per il tuo ambiente (umidità, sale, calore)
• Dimensionarlo correttamente in modo che si adatti senza soffocare il cavo o lasciare spazi vuoti
• Installalo con terminazioni adeguate in modo che la schermatura non diventi “decorativa”
• Convalida con semplici controlli: continuità, adattamento e integrità della messa a terra

Risolve i punti critici del tubo di rame intrecciato

Le persone di solito iniziano a cercareTubo di rame intrecciatoquando qualcosa “misteriosamente” va storto, soprattutto in assemblaggi con motori, inverter, alimentatori a commutazione, relè o cablaggi densi. Ecco i punti critici più comuni che affronta:

• Segnali instabili e mal di testa EMI:L'accoppiamento del rumore può causare errori di dati, deriva del sensore, ronzio audio o errori di comunicazione intermittenti di cui è difficile eseguire il debug.
• Test EMC o di conformità non riusciti:Superi i test funzionali, ma i test sulle emissioni o sulla suscettibilità non collaborano, spesso a causa di spazi vuoti nella schermatura o di una messa a terra debole.
• Abrasione e usura meccanica:I cavi instradati attraverso bordi metallici, gruppi in movimento o sistemi soggetti a vibrazioni possono usurare l'isolamento nel tempo.
• Accumulo di elettricità statica:Negli ambienti asciutti o nelle catene portacavi in ​​movimento, l'elettricità statica può accumularsi e scaricarsi nei componenti sensibili.
• Routing stretto e flessione ripetuta:Alcune custodie protettive sono rigide o ingombranti. Un tubo intrecciato aggiunge protezione pur continuando a piegarsi e flettersi con l'imbracatura.

L’idea chiave: un tubo intrecciato non è solo “una manica”. È uno strato funzionale in grado di ridurre le interferenze, proteggere i cavi e fornire un percorso controllato per l'energia elettrica indesiderata, se specificato e installato correttamente.

Cos'è il tubo di rame intrecciato e come funziona

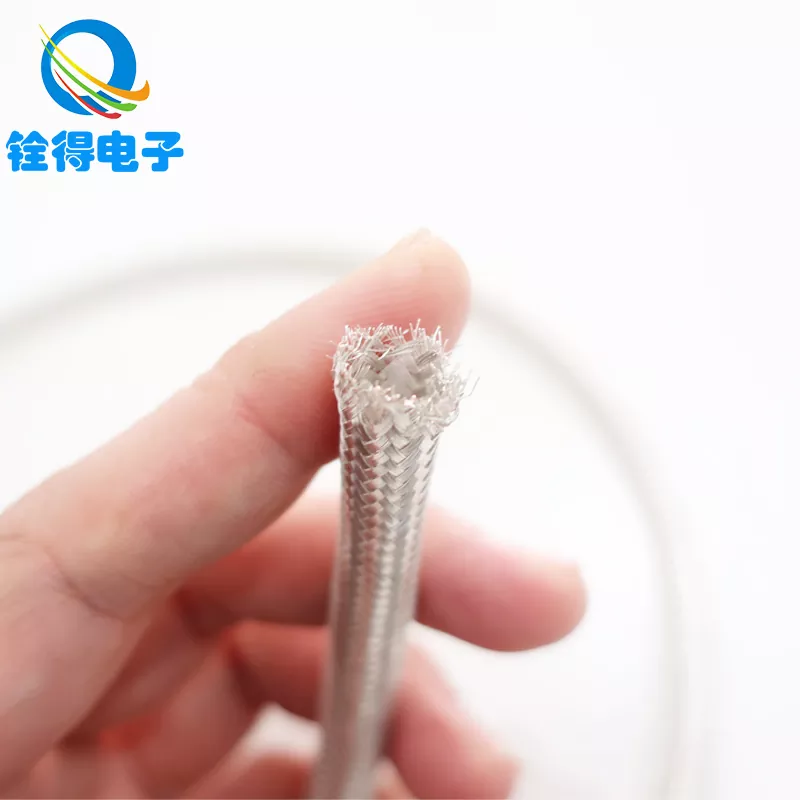

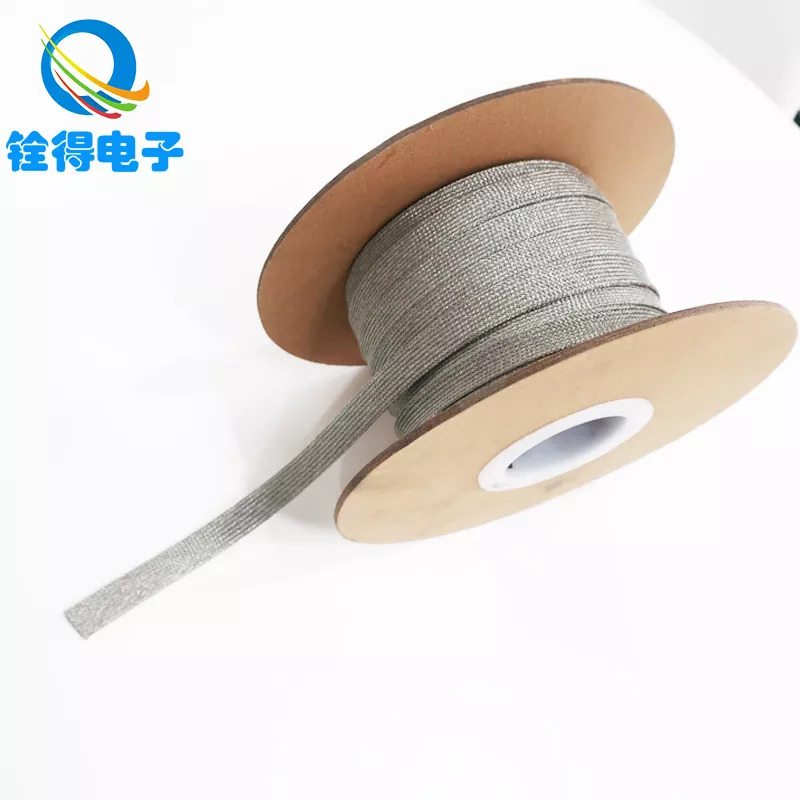

A Tubo di rame intrecciatoè una rete tubolare realizzata intrecciando fili di filo conduttivo in un manicotto flessibile. Poiché forma una rete conduttiva attorno al fascio di cavi, può aiutare a:

• Attenuare le interferenze elettromagnetichecircondando i conduttori sensibili con una barriera conduttiva
• Ridurre le emissionicontenendo il rumore che altrimenti si irradierebbe verso l'esterno
• Fornire capacità di scarica staticaquando collegato a un percorso di terra adeguato
• Migliora la protezione meccanicacontro l'abrasione, la compressione e lo sfregamento

Nei sistemi reali, le prestazioni dipendono dai dettagli: densità della treccia, copertura, diametro del filo e, cosa più importante, come terminare e mettere a terra la treccia. Una treccia di alta qualità con una terminazione scadente può avere prestazioni peggiori di una treccia media installata correttamente.

Come scegliere il giusto tubo di rame intrecciato

Scegliendo unTubo di rame intrecciatonon si tratta di scegliere l’opzione “più costosa”. Si tratta di adattare le caratteristiche del tubo al tuo ambiente e alla tua modalità di guasto. Utilizza questa lista di controllo:

• Definire l'obiettivo primario:Schermatura EMI, protezione dall'abrasione, scarica statica, continuità di terra o una combinazione?
• Conferma l'ambiente:ambienti asciutti, umidi, con nebbia salina, temperature elevate, esposizione a sostanze chimiche o ambienti esterni?
• Misurare la dimensione del fascio di cavi:diametro esterno (OD) del cablaggio, oltre alle esigenze di espansione dei connettori.
• Decidi il materiale/finitura:rame nudo per ambienti controllati, stagnato per resistere alla corrosione, argentato per esigenze di conduttività speciali o opzioni in acciaio inossidabile per condizioni difficili.
• Controllare la copertura e la densità della treccia:una copertura più elevata in genere migliora la schermatura ma può ridurre il flusso d'aria e aumentare la rigidità.
• Pianificare il metodo di terminazione:morsetto, crimpatura, saldatura o banda di terminazione schermata: ciò influisce sulle prestazioni più di quanto molte persone si aspettino.

Una pratica regola di dimensionamento: scegli un diametro interno che si adatti perfettamente al fascio senza forzarlo. Troppo stretto e deformerai la treccia (e stresserai il cavo). Troppo lento e creerai spazi vuoti, movimento e contatto incoerente.

Tabella comparativa di materiali e costruzioni

Migliori pratiche di installazione e messa a terra

È qui che molti progetti di schermatura falliscono, non perché la treccia sia “cattiva”, ma perché l’installazione la rende inefficace. Mantienilo semplice e disciplinato:

• Mantenere una copertura continua:Evitare grandi spazi vuoti, sezioni aperte o brusche transizioni di diametro che creano percorsi di perdita per interferenze.
• Termina correttamente:Quando possibile, utilizzare un morsetto o una fascetta terminale che crei un contatto coerente a 360 gradi attorno alla treccia.
• Terreno con intento:Se desideri prestazioni di schermatura, collega la treccia a un riferimento di terra stabile utilizzando un percorso a bassa impedenza. Le “trecce” lunghe e sottili possono ridurre l’efficacia alle frequenze più alte.
• Proteggi le estremità:Aggiungere un termoretraibile o un pressacavo meccanico per evitare lo sfilacciamento e ridurre i danni da spigolo vivo all'isolamento sottostante.
• Conto del movimento:Nelle imbracature in movimento, lasciare abbastanza gioco in modo che la treccia non diventi il ​​punto di stress.

Una rapida abitudine di convalida: dopo l'installazione, eseguire un controllo di continuità su tutta la lunghezza della treccia e verificare che i punti terminali abbiano un contatto meccanico stabile. Se la treccia può attorcigliarsi liberamente alla fine, il tuo "scudo" potrebbe non essere legato come pensi che sia.

Dove è comunemente usato

VedraiTubo di rame intrecciatoin qualsiasi settore che combina segnali sensibili con elettronica di potenza rumorosa o vincoli di cablaggio stretti. Gli scenari comuni includono:

• Computer e apparecchiature dati:proteggere i dati interni e le linee elettriche da interferenze e usura meccanica
• Sistemi di comunicazione:riducendo al minimo le interferenze esterne e riducendo la diafonia tra i cablaggi
• Elettronica automobilistica:supportare il funzionamento stabile in ambienti elettromagnetici complessi a bordo
• Automazione industriale:protezione dei cavi attorno al cablaggio di controllo del PLC, agli azionamenti dei motori e ai cablaggi dei sensori
• Attrezzature mediche:stabilità elettromagnetica migliorata per strumenti di precisione e sistemi diagnostici

Se il tuo sistema prevede commutazioni, transitori rapidi o instradamenti di cablaggi densi, un manicotto intrecciato può essere uno dei miglioramenti più convenienti, soprattutto se paragonato alla riprogettazione delle schede, alla modifica dei percorsi dei cavi o all'aggiunta di filtri ingombranti ovunque.

Approvvigionamento e controlli di qualità che contano davvero

Non tutti i tubi intrecciati sono uguali. Due tubi possono sembrare simili a prima vista e funzionare in modo molto diverso negli assemblaggi reali. Quando valuti i fornitori, concentrati su indicatori tangibili:

• Struttura della treccia uniforme:la trama coerente riduce i punti deboli e migliora la ripetibilità nell'installazione
• Dimensioni stabili:il diametro interno e il comportamento di espansione dovrebbero essere prevedibili tra i lotti
• Consistenza del materiale e della finitura:la qualità della placcatura/finitura influisce sulla resistenza alla corrosione e sulla stabilità elettrica a lungo termine
• Movimentazione meccanica:le buone trecce resistono allo sfilacciamento, alla deformazione e all'impigliamento durante l'instradamento
• Supporto per la personalizzazione:se i tuoi cablaggi hanno diametri, lunghezze o esigenze di terminazione insoliti, la personalizzazione può farti risparmiare tempo e ridurre i rischi di assemblaggio

È qui che lavorare con un produttore esperto può ridurre tentativi ed errori. Per esempio,Dongguan Quande Elettronica Co., Ltd. produce opzioni di tubi in rame intrecciato destinate alla schermatura e alla protezione dei cavi in ​​molteplici ambienti applicativi e può supportare diverse scelte di materiali e specifiche a seconda di come si prevede di instradare e terminare il manicotto.

Domande frequenti

D1: Il tubo in rame intrecciato funziona sia come schermatura che come protezione fisica?
UN:SÌ. Può aiutare a ridurre le interferenze elettromagnetiche proteggendo allo stesso tempo i cavi dall'abrasione e dalla compressione. L'equilibrio dipende dalla densità della treccia e da come è installato il tubo.

Q2: Il rame stagnato è sempre migliore del rame nudo?
UN:Non sempre. Il rame nudo funziona bene in ambienti controllati ed è spesso più conveniente. Il rame stagnato è una scelta più intelligente quando l'umidità, il rischio di ossidazione o la lunga durata in ambienti più difficili sono importanti.

Q3: Come dimensionare il tubo di rame intrecciato per un fascio di cavi?
UN:Misurare il diametro esterno dell'intero fascio (compreso lo spessore della guaina) e selezionare un diametro interno che scorra senza forzare. Se il pacchetto è dotato di connettori, prendere in considerazione un manicotto espandibile o pianificare l'installazione prima della terminazione.

D4: Perché la schermatura a volte “non funziona” anche con una guaina intrecciata?
UN:Il motivo più comune è la scarsa terminazione o messa a terra. Se la treccia non è collegata correttamente (o il percorso di messa a terra è ad alta impedenza), l'efficacia della schermatura può diminuire drasticamente.

Q5: Il tubo di rame intrecciato può aiutare con l'elettricità statica?
UN:Può, purché sia ​​collegato a un percorso di scarico controllato. La conduttività della treccia può aiutare a dissipare l'accumulo di elettricità statica anziché lasciarlo accumulare e scaricare in modo imprevedibile.

Conclusionee

Se stai lottando contro le interferenze elettromagnetiche, sei alla ricerca di guasti intermittenti o stai cercando di proteggere i cablaggi in percorsi stretti e soggetti a stress elevato,Tubo di rame intrecciatoè uno di quegli aggiornamenti che possono fornire risultati eccezionali, senza stravolgere l'intero progetto. Il trucco sta nello scegliere il materiale giusto per il proprio ambiente, dimensionarlo correttamente e terminarlo in modo da preservare una schermatura continua e un contatto affidabile.

Se hai bisogno di aiuto nella scelta delle specifiche giuste, o se stai cercando di risolvere un problema di interferenza o di durabilità in un assieme reale,Dongguan Quande Elettronica Co., Ltd.può supportare il tuo progetto con opzioni di tubi in rame intrecciato su misura per la tua applicazione. Pronto a passare dalle "ipotesi" a una soluzione di cablaggio più pulita e affidabile?contattaciper discutere le vostre esigenze e ottenere una raccomandazione pratica.
