Perché la treccia di rame è la soluzione silenziosa per una messa a terra inaffidabile?
Astratto
La treccia di rame sembra semplice - solo fili intrecciati in un nastro flessibile - ma si presenta in luoghi in cui i problemi "semplici" diventano rapidamente costosi: surriscaldamento dei collegamenti delle sbarre collettrici, cinghie di messa a terra che si spezzano sotto le vibrazioni, percorsi di schermatura che diventano intermittenti e giunti della batteria o dell'inverter che si allentano dopo pochi mesi. Questo articolo analizza cosatreccia di ramefa effettivamente, quali guasti comuni previene e come scegliere la treccia giusta per la tua corrente, ambientale e stress meccanico. Riceverai anche suggerimenti per l'installazione che riducono le richiamate, un confronto con capicorda e fascette rigide e una domanda frequente con le risposte le domande che la maggior parte delle squadre pone solo dopo che qualcosa va storto.
Contenuto
- Cos'è la treccia di rame e dove si adatta?
- Punti critici del cliente Risolti dalla treccia di rame
- Scegliere la giusta treccia di rame
- Dimensionamento e prestazioni
- Suggerimenti per l'installazione che impediscono le richiamate
- Errori comuni e come evitarli
- Treccia di rame contro alternative
- Qualità e Tracciabilità
- Applicazioni per settore
- Domande frequenti
- Incartare
Contorno
- Definisci la treccia di rame in un linguaggio semplice e spiega perché la flessibilità è il punto centrale.
- Mappa i vantaggi della treccia sui punti critici reali: calore, vibrazioni, corrosione e rumore elettrico.
- Fornire una lista di controllo per la selezione: placcatura, trama, dimensione, metodo di terminazione e ambiente.
- Condividi le abitudini di installazione che mantengono bassa la resistenza e alta la durata.
- Confronta la treccia di rame con cavi, barre rigide e guaine intrecciate.
- Concludi con una lista di controllo della qualità di facile comprensione per l'acquirente e un chiaro passaggio successivo.
01Cos'è la treccia di rame e dove si adatta?

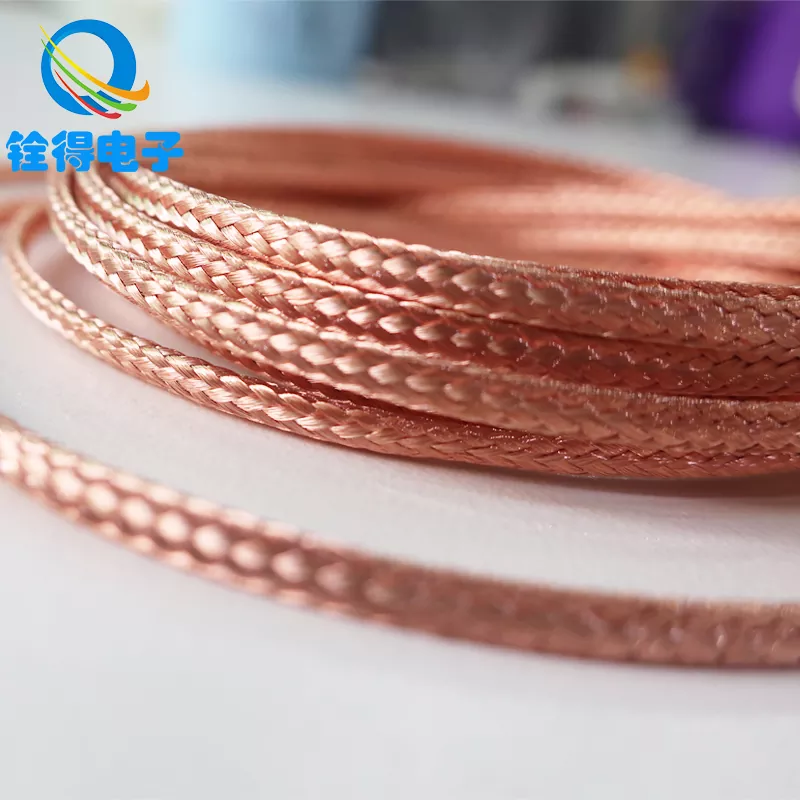

La treccia di rame è un conduttore intrecciato composto da molti fili di rame sottili. Invece di comportarsi come un'asta rigida, si comporta come una cinghia flessibile: si piega facilmente, assorbe il movimento e diffonde la corrente elettrica su un percorso ampio e a basso profilo.
Quella flessibilità non è “bello da avere”. È il motivo per cui la treccia di rame viene utilizzata nella messa a terra, nel collegamento e nei collegamenti ad alta corrente in cui vibrazioni, dilatazione termica, il movimento della porta/cerniera o l'accesso ripetuto per la manutenzione affaticherebbero un connettore rigido. In altre parole: se il punto di connessione si muove anche di poco, la treccia di rame può resistere continuità elettrica senza crepe, allentamenti o concentrazione dello stress su un bullone.
Regola pratica:Se il tuo percorso attuale deve sopravvivere al movimento, la treccia di rame è spesso il modo più semplice per renderlo conduttivo e durevole.
02Punti critici del cliente Risolti dalla treccia di rame
1) "Il nostro cavo di messa a terra continua a non funzionare dopo le vibrazioni."
Le trecce distribuiscono la flessione su migliaia di microfili. Ciò significa che il cinturino può flettersi ripetutamente senza che un singolo “punto cardine” duro si rompa. Nei veicoli, nei generatori, nelle porte dei quadri elettrici e nelle apparecchiature rotanti, questa è spesso la differenza tra una cinghia che dura settimane e una che dura anni.
2) "Vediamo punti caldi sul giunto, ma la coppia è corretta."
Il calore di solito deriva dalla resistenza e la resistenza spesso deriva da uno scarso contatto superficiale, dall'ossidazione o da un connettore che non rimane piatto sotto carico. La treccia di rame può ridurre il calore fornendo un'ampia area di contatto e tollerando un leggero disallineamento senza “scattare” via dalla superficie di accoppiamento.
3) “Il rumore e le interferenze del segnale stanno uccidendo la nostra stabilità”.
I percorsi di terra e di collegamento influiscono sulle prestazioni del rumore più di quanto la maggior parte dei team voglia ammettere. Un legame stabile e a bassa impedenza può ridurre i potenziali fluttuanti e aiuta la schermatura a fare il suo lavoro. Le cinghie intrecciate vengono comunemente utilizzate per unire involucri, porte, rack e pannelli in modo che il percorso della schermatura rimanga continuo nel tempo.
4) “La corrosione sta rendendo imprevedibili le nostre connessioni”.
In ambienti umidi o industriali, il rame nudo può ossidarsi. Le opzioni placcate (comunemente rame stagnato) possono migliorare la resistenza alla corrosione e la saldabilità, soprattutto quando gli intervalli di manutenzione sono lunghi o l'apparecchiatura si trova all'aperto.
03Scegliere la giusta treccia di rame
La maggior parte degli errori di acquisto si verificano perché le persone scelgono la treccia di rame come se fosse un prodotto generico. Non lo è. La treccia “giusta” è quella che corrisponde alla tua domanda elettricaEla tua realtà meccanica.
Utilizza questa checklist di selezione prima di richiedere un preventivo:
- Corrente e ciclo di lavoro:raffiche continue o brevi e la frequenza con cui si verificano i picchi.
- Limiti di aumento della temperatura:cosa è accettabile vicino a materiali isolanti, plastica o sensori sensibili.
- Ambiente:esposizione ai raggi UV in interni puliti, umidi, salati, oleosi, chimici o esterni.
- Profilo del movimento:vibrazione costante, flessione occasionale, movimento della cerniera o solo espansione termica.
- Metodo di terminazione:alette crimpate, estremità saldate, palmi pressati o connessioni saldate.
- Geometria di montaggio:dimensione del bullone, spaziatura, raggio di curvatura e gioco.
- Abbinamento materiali:le interfacce rame-alluminio o rame-acciaio spesso richiedono particolare attenzione.
04Dimensionamento e prestazioni
Alla gente piace chiedere un singolo "valore di amperaggio", ma le prestazioni reali dipendono da diversi fattori: area della sezione trasversale della treccia, numero di fili, tenuta della trama, flusso d'aria, pressione di montaggio e limiti di temperatura attorno al connettore. Ecco perché due trecce che sembrano simili possono comportarsi in modo molto diverso sul campo.
Ciò che conta realmente quando si dimensiona la treccia di rame:
- Area della sezione trasversale:più rame di solito significa minore resistenza e meno calore.
- Qualità del contatto alle terminazioni:una bella treccia con una brutta connessione è pur sempre un cattivo assemblaggio.
- Lunghezza:le cinghie più lunghe aggiungono resistenza; mantieni i percorsi il più brevi possibile senza forzare curve strette.
- Vita flessibile:per i giunti mobili, dare priorità a una costruzione che tolleri flessioni ripetute.
- Stato della superficie:la placcatura e la pulizia influenzano la stabilità a lungo termine.
| Punto decisionale | Opzioni tipiche | Quando sceglierlo | Insidia comune |
|---|---|---|---|
| Finitura superficiale | Rame nudo/Rame stagnato | Utilizzare stagnato in presenza di umidità, nebbia salina o saldature | Supponendo che il rame nudo rimanga a bassa resistenza all'esterno |
| Fattore di forma | Treccia piatta / Treccia tonda | Piatto per incollare reggette e basso profilo; intorno dove il percorso è stretto | Scegliere il tondo per il collegamento della porta e creare un punto cardine rigido |
| Densità del tessuto | Sciolto / Medio / Stretto | Più allentato può flettersi meglio; più stretto può mantenere la forma e ridurre gli impigliamenti | Treccia troppo tesa in giunti soggetti a vibrazioni elevate → affaticamento alle estremità |
| Stile di terminazione | Palmo piegato / saldato / pressato | Palmi saldati/pressati per estremità stabili e a bassa resistenza in compiti impegnativi | Affidarsi a estremità “saldate a mano” per collegamenti industriali ad alta corrente |
05Suggerimenti per l'installazione che impediscono le richiamate
Molti "guasti della treccia" sono in realtà errori di installazione. Ecco le abitudini che fanno sì che la treccia di rame funzioni come previsto.
- Preparare la superficie di accoppiamento:rimuovere vernice, ossidazione e contaminazione nel punto in cui atterra il cinturino. Il contatto pulito metallo-metallo è la linea di base.
- Utilizza stack hardware adeguati:rondella piatta per la copertura, rondella elastica dove necessario ed evitare hardware morbido che si rilassa sotto il calore.
- Rispettare il raggio di curvatura:non piegare la cinghia vicino alla terminazione. Se deve piegarsi, lascialo fare gradualmente.
- Itinerario per il movimento:se una porta oscilla, consentire un ciclo regolare anziché un arco stretto che concentra lo stress.
- Controllo delle interfacce galvaniche:se si collega la treccia di rame all'alluminio, prendere in considerazione soluzioni di placcatura, trattamento superficiale o barriera compatibili.
- Verificare dopo il ciclo termico:nei sistemi ad alta corrente, ricontrollare un campione dopo il riscaldamento e il raffreddamento per confermare la stabilità.
06Errori comuni e come evitarli
Errore:Acquistare “la treccia più economica” e presumere che tutte le trecce siano uguali.
Aggiustare:Specificare costruzione, placcatura, metodo di terminazione e uno standard di ispezione di base per ogni lotto.
Errore:Accorciare eccessivamente la cinghia in modo che sia sotto tensione.
Aggiustare:Dategli abbastanza lunghezza per flettersi in modo naturale. Una cinghia rilassata dura più a lungo e rimane più stabile.
Errore:Ignorando la connessione finale.
Aggiustare:Trattare le terminazioni come parte del prodotto. La “fine” è spesso dove iniziano la resistenza e il calore.
Errore:Installazione su superfici verniciate o sporche.
Aggiustare:Se la superficie non è conduttiva, la treccia non può fare magie. Il contatto pulito non è negoziabile.
07Treccia di rame contro alternative
La treccia di rame non è sempre la risposta giusta, ma spesso è quella più indulgente.
| Opzione | Forza | Debolezza | Miglior utilizzo |
|---|---|---|---|
| Cinturino in treccia di rame | Gestisce il movimento, un ampio contatto, un legame affidabile | Necessita di una buona terminazione e di superfici pulite | Porte, pannelli, zone vibranti, messa a terra flessibile |
| Cavo standard con capicorda | Approvvigionamento semplice, installazione familiare | Può affaticarsi vicino all'aletta; percorsi più ingombranti; contatto meno “piatto”. | Collegamenti statici con movimento moderato |
| Barra/cinghia rigida in rame | Resistenza molto bassa, geometria stabile | Non tollera vibrazioni o flessioni ripetute | Collegamenti bus fissi, custodie stabili |
| Manicotto in treccia schermante | Ottimo per la copertura della schermatura dei cavi | Non è un robusto cinturino di alimentazione/terra di per sé | Schermatura EMI sui cavi, non fascette di collegamento |
08Qualità e Tracciabilità
Se la treccia di rame viene utilizzata in apparecchiature che non possono permettersi tempi di inattività, trattate la scelta del fornitore come una decisione sull’affidabilità, non solo come una decisione sul prezzo. Cerca la coerenza: trama stabile, materiali controllati e terminazioni prevedibili.
A Dongguan Quande Elettronica Co., Ltd., i team in genere supportano le applicazioni con treccia di rame per esigenze di messa a terra, collegamento elettrico e interconnessione conduttiva, con attenzione ai dettagli pratici che interessano agli acquirenti: costruzione ripetibile, opzioni di finitura adatte all'ambiente e assemblaggi che si adattano ai reali vincoli di installazione.
Domande che vale la pena porre a qualsiasi fornitore:
- Potete fornire i dettagli sulla costruzione della treccia (numero di fili, stile della treccia, sezione trasversale nominale)?
- Quali opzioni di placcatura/finitura sono disponibili per la resistenza alla corrosione?
- Come vengono realizzate le terminazioni e come viene controllata la qualità finale?
- Quale identificazione o tracciabilità del lotto è disponibile se si verifica un problema sul campo?
- Potete consigliarmi la geometria della cinghia per l'oscillazione di una porta, una zona di vibrazione o un giunto di dilatazione termica?
09Applicazioni per settore
Potenza ed energia
- Rack batterie e messa a terra dell'inverter
- Incollaggio delle porte dei quadri e messa a terra dei pannelli
- Collegamenti flessibili ad alta corrente dove i cicli termici sono frequenti
Automazione industriale
- Involucri di macchine e armadiature
- Robotica e assemblaggi in movimento
- Percorsi di terra per azionamenti e controlli sensibili al rumore
Trasporti
- Cinghie di messa a terra del telaio del veicolo
- Legami motore-telaio che sopravvivono alle vibrazioni
- Punti di collegamento ferroviario e marittimo in ambienti difficili
Telecomunicazioni ed elettronica
- Collegamento del rack e continuità dell'armadio
- Percorsi di messa a terra dello schermo per prestazioni stabili
- Connessioni riparabili che non si deteriorano dopo accessi ripetuti
10Domande frequenti
Qual è la differenza tra treccia di rame nudo e stagnato?
Il rame nudo offre un'eccellente conduttività, ma può ossidarsi più facilmente in ambienti umidi o corrosivi. La treccia di rame stagnato aggiunge uno strato protettivo che generalmente migliora la resistenza alla corrosione e facilita la saldatura in molti assemblaggi.
La treccia di rame riduce il rumore elettrico?
Può essere utile quando il rumore è legato a un collegamento inadeguato o a percorsi di messa a terra incoerenti. Un collegamento stabile a bassa impedenza supporta la continuità del contenitore e può ridurla potenziali fluttuanti che contribuiscono all’interferenza. Non è un filtro magico, ma è spesso un elemento chiave di una strategia di radicamento pulito.
Perché il cinturino si surriscalda anche quando la treccia sembra spessa?
Il calore spesso inizia dalle punte. Una scarsa preparazione della superficie, l'ossidazione, l'hardware allentato o le terminazioni di bassa qualità possono aggiungere resistenza sufficiente a creare punti caldi. Verificare il contatto metallo-metallo, l'integrità della terminazione e la strategia di coppia di installazione, quindi rivedere la lunghezza e il percorso della cinghia.
Quanto dovrebbe durare una fascetta di messa a terra in treccia di rame?
La durata dipende dalla gravità del movimento, dall'ambiente e dalla qualità dell'installazione. In condizioni delicate, può durare anni. In applicazioni ad alte vibrazioni o corrosive, la placcatura corretta, l'instradamento corretto e le terminazioni robuste diventano la differenza tra "materiale di consumo di breve durata" e "imposta e dimentica".
La treccia di rame può sostituire un collegamento rigido a sbarre?
A volte. Se l’obiettivo è la flessibilità (dilatazione termica, vibrazioni, accesso ai servizi), la treccia è un buon candidato. Se la connessione è completamente statica ed è necessaria la massima rigidità, una sbarra collettrice potrebbe essere più appropriata. Molti sistemi li utilizzano entrambi: sbarre per tratti fissi, treccia per punti di movimento.
11Incartare
La migliore treccia di rame è quella a cui non dovrai mai più pensare: funziona bene, rimane continua nonostante le vibrazioni e mantiene stabili la messa a terra e il collegamento anche dopo mesi di cicli termici e di accesso ai servizi. Se hai a che fare con giunti caldi, continuità intermittente o apparecchiature rumorose che "dovrebbero andare bene", La treccia di rame è spesso il modo più pulito per rimuovere lo stress meccanico dal problema elettrico.
Se hai bisogno di aiuto per selezionare una struttura a treccia di rame, uno stile di terminazione o una geometria della cinghia che corrisponda alle tue reali condizioni operative, raggiungereDongguan Quande Elettronica Co., Ltd.Econtattacicon i tuoi dettagli attuali, ambientali e crescenti: il tuo sé futuro ti ringrazierà.
