Perché i fili intrecciati in rame sono più importanti di quanto pensi?

Astratto

Fili intrecciati in ramesembrano semplici - molti piccoli fili intrecciati in una treccia piatta o tubolare - ma si trovano all'intersezione di prestazioni elettriche e realtà meccanica. Se hai mai visto una cinghia di messa a terra spezzarsi dopo mesi di vibrazioni, hai visto un armadio surriscaldarsi nel punto di giunzione, o in seguito a problemi EMI intermittenti che "scompaiono" durante l'ispezione, la causa principale spesso risiede nella scelta della treccia, metodo di terminazione e qualità del contatto superficiale.

In questa guida imparerai cosa rende il rame intrecciato diverso dai conduttori solidi, come abbinare la struttura della treccia al tuo caso d'uso, cosa richiedere in fase di approvvigionamento (quindi non tirare a indovinare) e come evitare gli errori di installazione più comuni che trasformano una buona treccia in una cattiva connessione.

Sommario

Contorno

1. Traduci i punti critici del mondo reale in requisiti di treccia
2. Comprendere la struttura della treccia e perché si comporta diversamente rispetto al filo pieno
3. Scegli la placcatura, la geometria e la terminazione in base all'ambiente e al movimento
4. Utilizza una semplice lista di controllo delle specifiche per ridurre i continui scambi tra i fornitori
5. Installare correttamente per mantenere bassa la resistenza e alta l'affidabilità

Quali problemi risolvono i fili intrecciati in rame?

La maggior parte degli acquirenti non inizia pensando “Ho bisognoFili intrecciati in rame.” Iniziano con un problema:

• Vibrazione e movimento:Fatica dei conduttori solidi. Le trecce si flettono e distribuiscono la tensione su molti fili.
• Affidabilità della messa a terra e del collegamento:Una treccia può creare un percorso a bassa impedenza se installata e terminata correttamente.
• Hot spot nei punti di connessione:Un'area di contatto inadeguata, un capocorda/crimpatura errato o una treccia sottodimensionata possono concentrare il calore.
• Problemi di EMI e rumore:In alcuni contesti di messa a terra/collegamento e schermatura, le trecce aiutano a gestire i percorsi di interferenza ad alta frequenza.
• Ambienti corrosivi o umidi:Una finitura superficiale errata può ossidarsi, aumentando la resistenza e causando guasti intermittenti.
• Confusione sugli appalti:La “larghezza della treccia” da sola non definisce le prestazioni; la costruzione e la cessazione contano altrettanto.

Cosa sono i fili intrecciati in rame e come vengono costruiti?

Fili intrecciati in ramesono tessuti da più fili di rame sottili. Questa struttura crea due vantaggi pratici:flessibilità(la treccia si muove senza concentrare lo stress in un punto) eridondanza(molti fili condividono corrente e carico).

Ma la “treccia” non è una cosa. Ecco le variabili costruttive principali che modificano le prestazioni:

• Diametro e numero dei fili:I fili più fini generalmente si flettono meglio; più fili possono condividere la corrente e migliorare la durata.
• Schema e copertura della treccia:Le trecce più strette spesso mantengono la forma e il contatto migliore; le trecce più larghe possono essere più flessibili ma possono essere meno robuste meccanicamente.

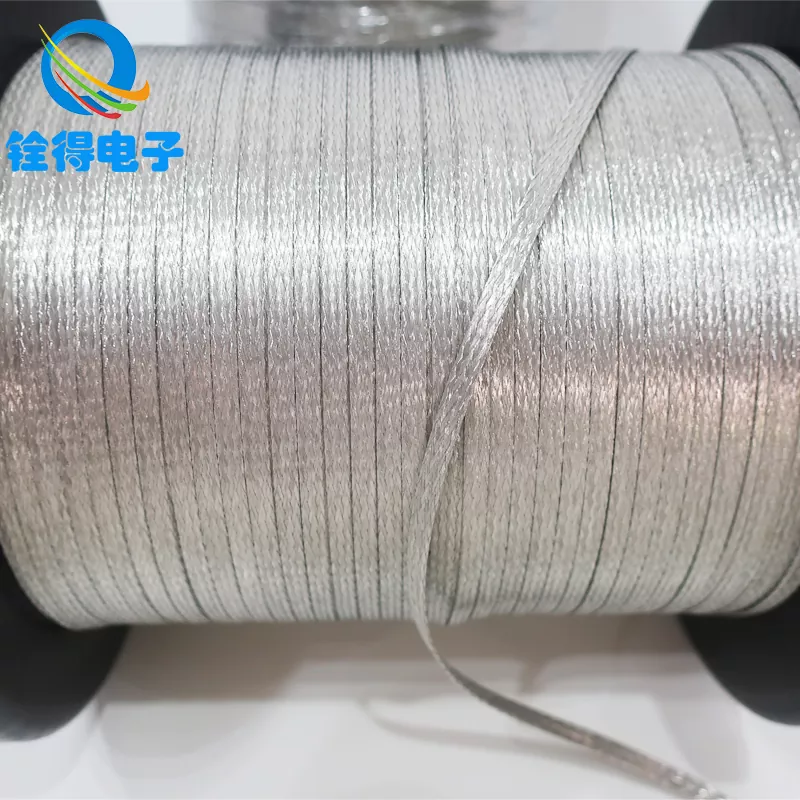

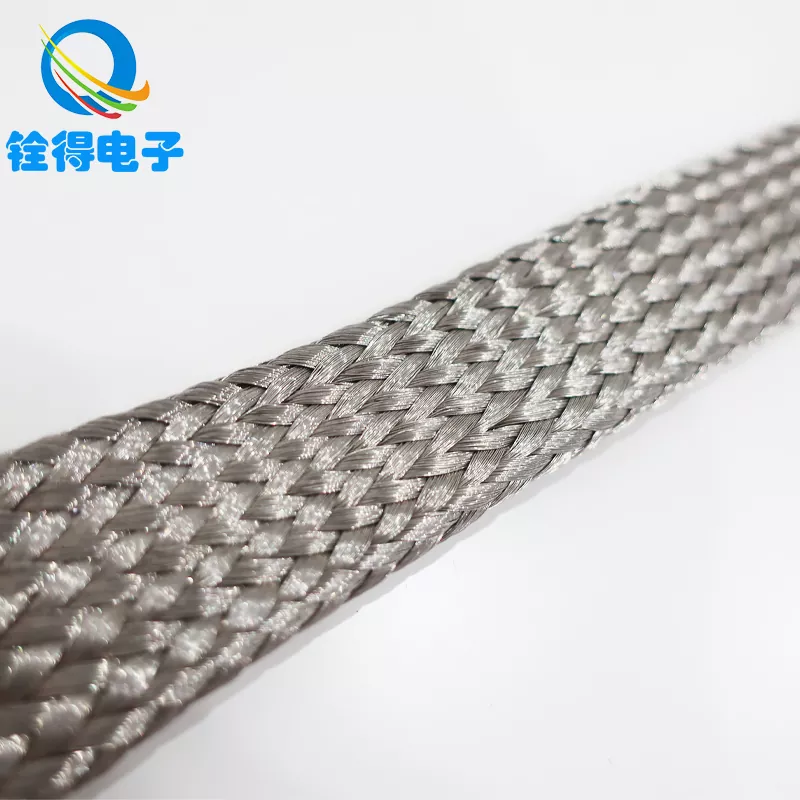

• Forma:Le trecce piatte sono comuni per le cinghie di messa a terra; le trecce tubolari possono essere utilizzate come maniche o schermatura espandibile in alcune build.
• Finitura superficiale:Opzioni in rame nudo e placcato (spesso scelte per considerazioni sulla resistenza alla corrosione e sulla saldabilità).
• Metodo di terminazione:Crimpatura, saldatura, brasatura o interfacce con morsetti imbullonati: è qui che nascono molti fallimenti.

Suggerimento: se il tuo fornitore richiede solo “larghezza” e “lunghezza”, probabilmente ti stai dirigendo verso aspettative non corrispondenti. Un buon fornitore discuterà di ambiente, movimento e terminazione.

Dove dovresti usarli (e dove non dovresti)?

Fili intrecciati in ramevengono solitamente scelti quando la connessione deve trasportare corrente (o fornire un percorso di collegamento a bassa impedenza) e allo stesso tempo gestire movimenti o vibrazioni.

Come scegliere la treccia giusta

Se desideri un modo semplice per gli appalti per specificareFili intrecciati in rame, utilizza questo elenco di controllo passo passo. Trasforma i sintomi confusi in requisiti chiari.

• Definire il lavoro:fascetta di messa a terra/collegamento, connettore flessibile, manicotto di schermatura o collegamento che trasporta corrente.
• Stima della domanda elettrica:livello attuale, ciclo di lavoro e aumento di temperatura accettabile (evita di indovinare: utilizza i dati del tuo sistema).
• Descrivi la realtà meccanica:vibrazioni costanti, flessioni occasionali, movimenti delle cerniere o cicli di dilatazione termica.
• Scegli la forma:treccia piatta per cinghie e incollaggi, treccia tubolare per calzatura o copertura espandibile in determinati assemblaggi.
• Scegli la finitura superficiale per l'ambiente:aria umida/salata, fumi industriali o cabina pulita interna.
• Blocca i dettagli di terminazione:tipo di aletta, dimensione del bullone, spaziatura dei fori, processo di crimpatura/saldatura e se le estremità necessitano di stagnatura o ghiere.
• Protezione del piano:manicotti antiabrasione, strati isolanti o serracavi se la treccia potrebbe sfregare su spigoli vivi.

Tabella comparativa per le opzioni di treccia più comuni

Di seguito è riportato un confronto pratico che è possibile copiare in una richiesta di offerta. Si concentra su ciò che cambia nel mondo reale, non solo su ciò che appare diverso in un catalogo.

Suggerimento da professionista: quando confronti i fornitori, chiedi loro di indicare i dettagli di costruzione (diametro/numero di fili, copertura della treccia e specifiche di terminazione). La “larghezza equivalente” non è una prestazione equivalente.

Controlli di qualità e documentazione che gli acquirenti dovrebbero richiedere

Se il tuo progetto è delicato (elettronica di potenza, apparecchiature industriali, ferrovie, sottosistemi di veicoli elettrici o qualsiasi percorso a terra critico per la sicurezza), trattaFili intrecciati in ramecome un componente, non una merce. Ecco un elenco di richieste di QA pulito che funziona senza sovraccaricare il tuo fornitore:

• Controllo materiale in entrata:descrizione del grado di rame, descrizione della placcatura (se applicabile) e tracciabilità del lotto
• Verifica elettrica:metodo di verifica della resistenza/continuità e criteri di accettazione (per lunghezza o per assemblaggio)
• Convalida della terminazione:registrazione dell'altezza/larghezza della crimpatura (se crimpata), approccio al test di trazione e standard di ispezione visiva
• Controllo dimensionale:tolleranza larghezza/spessore, tolleranza spaziatura fori (se assemblato con alette)
• Documenti di conformità:CoC/CoA secondo necessità e dichiarazioni di conformità ambientale richieste dal vostro mercato
• Imballaggio e movimentazione:protezione contro piegature, contaminazione e ossidazione durante la spedizione/immagazzinamento

Best practice di installazione che prevengono gli errori

Anche il miglioreFili intrecciati in ramepuò fallire se installato come un ripensamento. Questi sono gli errori che causano guasti intermittenti, riscaldamento o guasto meccanico precoce:

• Superfici di contatto sporche:Vernice, ossidazione o olio aumentano la resistenza. Prepara l'interfaccia metallo-metallo.
• Area di contatto sottodimensionata:Una piccola rondella su un'ampia treccia può creare un punto caldo. Utilizzare l'hardware appropriato per il contatto completo.
• Curve strette vicino alle terminazioni:Piegarsi proprio in corrispondenza del capocorda concentra la tensione, lasciando una transizione delicata e un sollievo dalla tensione.
• Coppia allentata nel tempo:Le vibrazioni possono rilassare le articolazioni. Utilizzare metodi di bloccaggio adeguati al proprio progetto e ricontrollare i cicli di manutenzione.
• Esposizione all'abrasione:Se la treccia sfrega contro un bordo, aggiungi una guaina protettiva o reinstradala.
• Pianificazione errata del percorso:Mantenere le cinghie corte quando possibile ed evitare anelli non necessari che aggiungono impedenza.

Se la modalità di errore è "ha funzionato durante la messa in servizio ma non funziona più tardi", trattare l'interfaccia di installazione (preparazione della superficie + coppia + hardware + pressacavo) come parte della progettazione elettrica.

Lavorando con Dongguan Quande Elettronica Co., Ltd.

Se stai effettuando acquistiFili intrecciati in rameper le fascette di messa a terra, i collegamenti equipotenziale o le connessioni flessibili, il percorso più veloce per ottenere un risultato affidabile è rivolgersi a un fornitore che parla sia di “ingegneria” che di “approvvigionamento”.Dongguan Quande Elettronica Co., Ltd.posiziona i suoi prodotti in rame intrecciato attorno alle esigenze pratiche di costruzione: dimensioni configurabili, scelte di trecce guidate dall'applicazione e opzioni di assemblaggio che si adattano ai vincoli di installazione reali.

Quando ti contatti, riceverai consigli migliori (e meno revisioni) se condividi tre cose in anticipo:

• La tua candidatura:utilizzo di fascetta di terra, connettore flessibile, fascetta di collegamento o treccia a manicotto
• Il tuo ambiente:armadio interno, pianta umida, aria costiera, livello di vibrazioni
• Il tuo piano di cessazione:dimensione del bullone/distanza tra i fori, tipo di aletta e se sono necessarie estremità preassemblate

Domande frequenti

D: I cavi intrecciati in rame sono migliori dei cavi pieni per la messa a terra?

Spesso sì per cinghie e legature che si muovono o vibrano. La flessibilità della treccia aiuta a prevenire l'affaticamento e mantiene stabile la connessione, a condizione che la terminazione e le superfici di contatto siano eseguite correttamente.

D: Dovrei scegliere una treccia in rame nudo o in rame stagnato?

Il rame nudo può essere conveniente in ambienti controllati. In ambienti umidi o leggermente corrosivi, viene comunemente scelta una finitura placcata per contribuire a mantenere un comportamento superficiale stabile nel tempo. La scelta migliore dipende dall'esposizione, dai cicli di manutenzione e dal metodo di terminazione.

D: Cosa conta di più: larghezza della treccia o struttura della treccia?

La costruzione conta almeno quanto la larghezza. Il numero/diametro dei fili, la tenuta della trama e la qualità delle terminazioni spesso determinano la durabilità e la stabilità della resistenza nel mondo reale.

D: Perché i nastri di messa a terra si surriscaldano?

Il riscaldamento solitamente indica una resistenza a livello del giunto: scarsa preparazione della superficie, area di contatto ridotta, coppia allentata o hardware non corretto. La treccia potrebbe andare bene; l'interfaccia è il colpevole.

D: Cosa devo includere in una richiesta di offerta per fili intrecciati in rame?

Includere l'applicazione, la lunghezza, l'intervallo di larghezza/spessore (o sezione trasversale target), l'ambiente, la descrizione del movimento/vibrazione, i dettagli della terminazione (dimensione/spaziatura dei fori, alette) e tutta la documentazione richiesta.

Pensieri conclusivi

AcquistoFili intrecciati in ramediventa facile una volta che smetti di trattarli come “semplicemente rame” e inizi a trattarli come un’interfaccia funzionante tra elettricità e movimento. Definisci l'ambiente, blocca la terminazione, verifica la qualità e installa rispettando la fisica dei contatti ed eviterai il tipo di guasto più costoso: quello intermittente.
