Il cavo di terra ESD è la chiave per un controllo statico affidabile nell'elettronica moderna?

In un'era in cui le scariche elettrostatiche (ESD) possono distruggere silenziosamente componenti elettronici sensibili e linee di produzione, ilCavo di terra ESDrappresenta un dispositivo fondamentale per garantire percorsi di scarico sicuri.

Cos'è un cavo di terra ESD e specifiche principali

Definizione e scopo

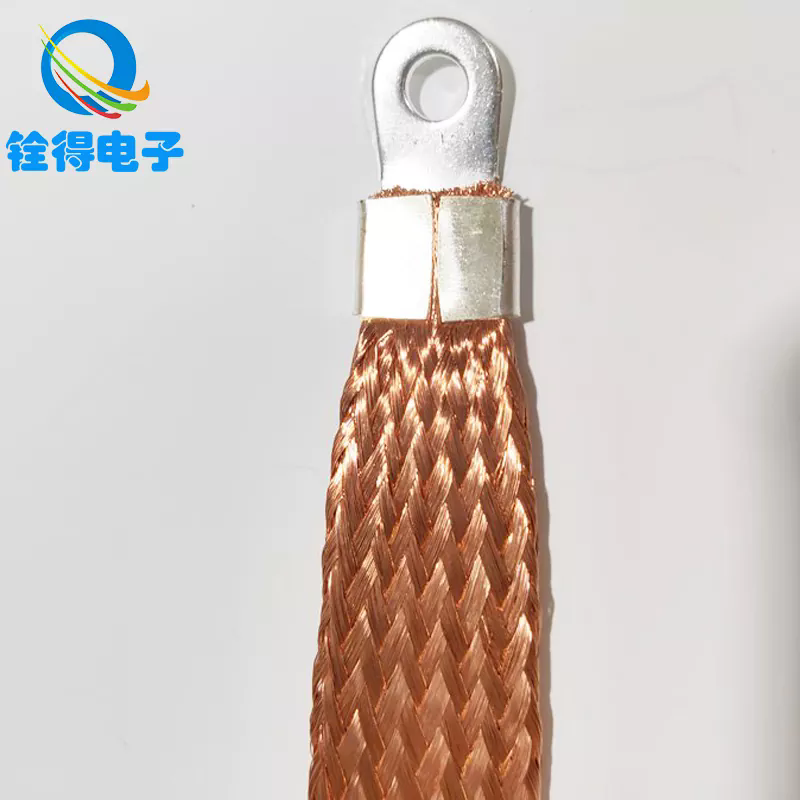

UNCavo di terra ESD(noto anche come cavo di messa a terra ESD o cavo di scarica statica) è un cavo conduttivo che collega un banco di lavoro, un cinturino da polso, un telaio dello ionizzatore o un tappetino ESD a un punto di messa a terra definito. La sua funzione è quella di fornire un percorso a bassa resistenza per dissipare in modo sicuro le cariche statiche nel terreno, prevenendo eventi di scariche elettrostatiche incontrollate che potrebbero danneggiare i componenti o causare malfunzionamenti.

Parametri principali del cavo di terra ESD

Di seguito è riportata una tabella delle specifiche standard che illustra i parametri tipici utilizzati nella selezione o nella valutazione di tali cavi:

Questi parametri possono variare a seconda dell'ambiente applicativo, delle norme normative e dei requisiti del cliente.

Tema centrale di questo articolo

L’obiettivo principale qui è spiegareperché un cavo di terra ESD è fondamentale per il controllo statico, come sceglierlo, installarlo e mantenerlo, Equali tendenze future stanno modellando la sua evoluzione. Inoltre, l’articolo risponderà a due domande comuni e ti guiderà verso le soluzioni del marchio Quande.

Perché il cavo di terra ESD è importante: vantaggi e ruolo

Perché il controllo statico è fondamentale

• Protezione dei dispositivi elettronici sensibili: I moderni circuiti integrati, i dispositivi a montaggio superficiale e i sensori possono essere distrutti da piccole scariche elettrostatiche (spesso inferiori a 100 V).

• Resa e qualità: Gli eventi statici possono causare danni latenti, riducendo l'affidabilità del prodotto e portando a guasti sul campo.

• Sicurezza e conformità: Molti standard di produzione elettronica (come ANSI/ESD S20.20, IEC 61340) richiedono percorsi di messa a terra e limiti di resistenza definiti.

Pertanto, il cavo di terra ESD è un componente vitale in un programma di controllo ESD.

Vantaggi di un cavo di terra ESD di alta qualità

1. Scarico controllato: Il resistore integrato (normalmente 1 MΩ) garantisce che l'elettricità statica venga dissipata a una velocità sicura e controllata, riducendo il rischio di archi o scintille.

2. Flessibilità e robustezza meccanica: Grazie al rame intrecciato o al rame all'interno, il cavo resiste alla flessione e all'usura quotidiana in modo più affidabile rispetto a un conduttore solido.

3. Coerenza nel tempo: L'isolamento di alta qualità resiste all'abrasione, all'umidità e all'esposizione chimica, preservando le prestazioni in un ambiente di fabbrica.

4. Interoperabilità: I connettori standard (spina a banana, clip a coccodrillo, jack di bloccaggio) rendono il cavo compatibile con diverse infrastrutture di messa a terra.

5. Efficacia in termini di costi: Rispetto ai sistemi a scarica attiva o agli ionizzatori, un cavo passivo è economico ma fondamentale per il controllo statico.

Ruolo chiave in un programma di controllo ESD

• Collegamento tra operatore e punto comune: Nel caso delle cinghie da polso o da tallone, il cavo garantisce che l'operatore rimanga al potenziale di terra.

• Collegamento da tappetini o apparecchiature alla messa a terra: i tappetini ESD o le superfici di lavoro si affidano a tali cavi per trasportare la carica a terra della struttura.

• Backup e ridondanza: Nei sistemi ESD complessi, percorsi di messa a terra multipli riducono i guasti in singoli punti.

Dal punto di vista della qualità e della conformità, la negligenza nella specifica o nella convalida del cavo di terra ESD può compromettere un intero programma di controllo statico.

Come scegliere, installare e mantenere un cavo di terra ESD

Scegliere il cavo giusto (come)

Quando si seleziona un cavo di terra ESD, considerare i seguenti passaggi:

• Verificare i requisiti di resistenza: Assicurarsi che il cavo soddisfi o rientri nella tolleranza di 1 MΩ (o secondo lo standard pertinente).

• Seleziona il tipo di connettore: Scegli i connettori compatibili con la tua attrezzatura (spina a banana, jack con bloccaggio, clip a coccodrillo).

• La lunghezza conta: scegliere una lunghezza che consenta un facile accesso senza un allentamento eccessivo (1,2 m è la norma).

• Controllare la progettazione meccanica: Il conduttore tinsel o intrecciato aiuta a resistere alla fatica dovuta alla flessione.

• Durata dell'isolamento: Utilizzare materiali con buona resistenza all'abrasione, agli agenti chimici e alla temperatura per ambienti industriali.

• Certificazioni e rapporti di prova: Richiedere i rapporti di prova (resistenza, rottura dell'isolamento, forza di trazione) al produttore.

Linee guida per l'installazione (come)

Una corretta installazione è fondamentale per l'efficacia:

1. Collegare prima il cavo al cinturino da polso o al tappetino, quindi al punto di messa a terra comune.

2. Assicurare il punto comunea una terra nota o a una barra collettrice di terra.

3. Evitare curve strette o attorcigliamenti— i cavi dovrebbero avere anelli delicati per ridurre lo stress.

4. Percorso lontano da linee ad alta tensione o rumoroseper evitare interferenze elettriche.

5. Eseguire test periodici, tipicamente mensile o trimestrale, a conferma di continuità e resistenza.

6. Sostituire i cavi danneggiati o usuratiimmediatamente: anche piccole rotture o crepe nell'isolamento possono rendere inefficace il cavo.

Manutenzione e validazione (come)

• Usa unTester di resistenza da banco ESDper misurare la resistenza tra l'operatore o il tappeto ed il punto comune.

• La resistenza misurata dovrebbe rimanere entro la tolleranza (ad esempio 0,9–1,2 MΩ).

• Ispeziona la giacca per tagli, abrasioni o scolorimento.

• Flettere delicatamente il cavo per osservare segni di rottura del filo interno (continuità intermittente).

• Documenta ogni test: la tracciabilità è importante in regimi di qualità e audit.

Applicazioni comuni

• Linee di assemblaggio di elettronica: Per ogni postazione operatore (cinturino da polso) o tappetino per postazione di lavoro.

• Banchi di riparazione e rilavorazione: Protezione durante la saldatura, l'ispezione e la manipolazione.

• Camere bianche e fabbriche di semiconduttori: Dove il controllo statico è fondamentale per la resa.

• Laboratori e laboratori di ricerca e sviluppo: Per ambienti di prototipazione e test.

• Aree di imballaggio e spedizione a prova di ESD: Per la messa a terra di vassoi conduttivi e sistemi di trasporto.

Tendenze future, sfide e integrazione

Standard in evoluzione e conformità

Standard comeCEI 61340EANSI/ESD S20.20richiedono sempre più una convalida, una tracciabilità e una conformità agli audit più rigorose. Produttori e utenti dovranno affrontare controlli più frequenti e dovranno mostrare prove documentate di pratiche di messa a terra adeguate. Il cavo di terra ESD deve soddisfare tolleranze di resistenza in evoluzione e requisiti di sicurezza dei materiali.

Monitoraggio intelligente e digitale

La prossima generazione di cavi potrebbe incorporaresensori incorporati o chip intelligentiper monitorare l'integrità del cavo, la deriva della resistenza e i cicli di utilizzo. Questi “cavi intelligenti” allerterebbero i sistemi di manutenzione se la resistenza va fuori portata o se il danno meccanico è imminente.

Miglioramenti dei materiali e della durabilità

Avanzamenti innanomateriali, polimeri ad alte prestazionie conduttori più resilienti (ad esempio orpelli placcati in argento, compositi di nanotubi di carbonio) aumenteranno la durata, miglioreranno la flessibilità e ridurranno i tassi di guasto in ambienti difficili.

Integrazione con sistemi IoT e MES

Nelle fabbriche completamente digitalizzate, ogni cavo di messa a terra potrebbe portare un ID o un segnale che lo collega alSistema esecutivo di produzione (MES). Ciò offre visibilità in tempo reale sugli intervalli di manutenzione, sulla conformità dell'operatore e sullo stato del controllo statico.

Sfide da superare

• Bilanciamentocosto rispetto a funzionalità avanzate: Le soluzioni via cavo intelligenti possono aumentare i costi, influenzando l’adozione nei settori a basso margine.

• Stress ambientale e usura: L'elevata umidità, l'esposizione chimica e l'abrasione rimangono minacce continue.

• Conformità dell'utente: Anche con cavi di fascia alta, un collegamento improprio o la supervisione dell'utente compromettono le prestazioni.

Domande frequenti (FAQ)

Q1: Quale resistenza dovrebbe avere normalmente un cavo di terra ESD?
A1: L'obiettivo tipico è1 MΩ±10%(ovvero da 0,9 MΩ a 1,1 MΩ). Questo resistore limita in modo sicuro la corrente di scarica consentendo al tempo stesso il flusso statico verso terra. In alcune configurazioni, è accettabile una banda di tolleranza di 0,75–1,25 MΩ, a seconda dello standard o dei requisiti del cliente.

Q2: Con quale frequenza è necessario testare o sostituire un cavo di terra ESD?
A2: Dovrebbero essere eseguiti almeno i testmensile o trimestrale, a seconda del regime di qualità e della frequenza degli audit. Se le misurazioni escono dai limiti di tolleranza o la guaina presenta danni (tagli, abrasioni, scolorimento), il cavo deve essere riparatosostituito immediatamente. L'affaticamento meccanico o la continuità intermittente durante la piegatura sono un segno di cedimento.

Riepilogo e introduzione al marchio

ILCavo di terra ESDè un elemento fondamentale, ma spesso sottovalutato, in qualsiasi programma di controllo statico efficace. ComprensioneChe cosaè,Perchéè importante per la resa, l'affidabilità e la sicurezza del prodotto eComeselezionarlo, installarlo, testarlo e mantenerlo costituisce la spina dorsale di una solida strategia ESD. Guardando al futuro, l’integrazione intelligente dei cavi, la connettività IoT, i materiali avanzati e gli standard più severi daranno forma all’evoluzione di questa tecnologia.

Quandooffre una gamma completa di soluzioni di messa a terra ESD, inclusi cavi di terra ESD durevoli e certificati, progettati per una lunga durata, prestazioni costanti e una perfetta integrazione in sistemi di produzione avanzati. Per specifiche personalizzate, supporto tecnico o richieste di approvvigionamento,contattaci.
